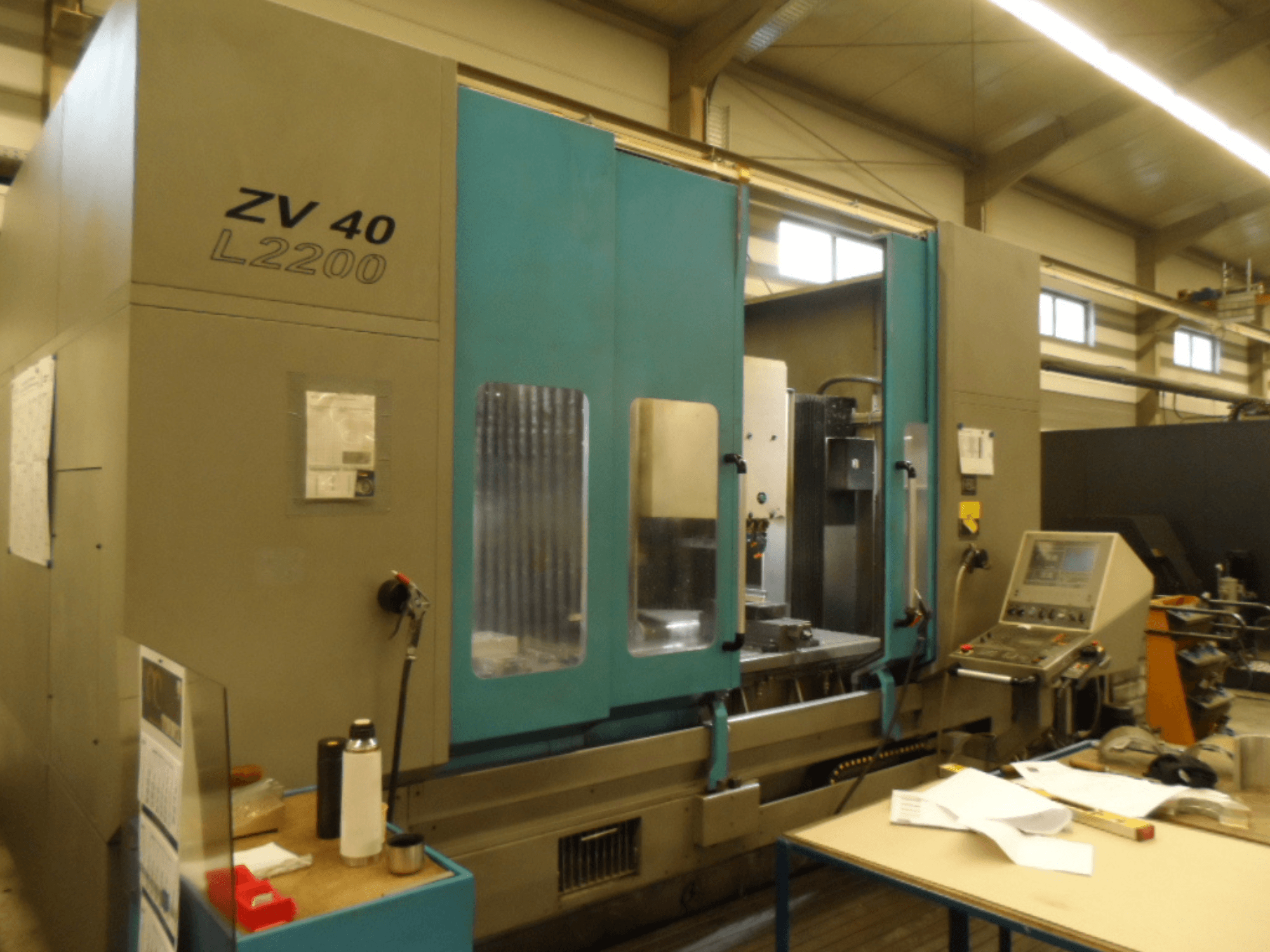

IBARMIA - ZV 40 L2200DE-MIL-IBA-2000-00001

- X-ass pārvietojums 2 staciju apstrādes režīmā (šūveles operācija): 720 mm

- Z-ass gājiens (vertikāli):: 600 mm (pēc izvēles: 800 mm)

- T-veida slotu skaits: 5

- T-ligzdu izmērs: 18 mm

- Attālums starp T-ligzdām: 125 mm

- Min./maks. attālums starp vārpstas priekšgalu un galdu: 200 / 800 mm (pēc izvēles: 1000 mm)

- Instrumenta konuss / turētājs: SK40 - DIN 69871 (pēc izvēles: HSK A-63 DIN 69893 vai HSK A-80 DIN 69893).

- SK instrumentu turētāja vilkšanas tapa: DIN 69672

- Instrumenta fiksācijas stiprinājums (SK): 12000 N (opcijas: HSK A-63: 18000 N / HSK A-80: 28000 N).

- Iekšējais gultņa diametrs: 80 mm

- Maksimālais standarta vārpstas apgriezienu skaits: 6000 apgr./min (opcijas: 4000 / 8000 / 10000 apgr./min)

- Galvenā vārpstas motora jauda 100%: 28 kW (ar pārtraukumiem: 38,5 kW)

- Standarta konfigurācijas konstantā jauda no: 1500 apgr./min.

- Maksimālais griezes moments pie 100%: 178 Nm (ar pārtraukumiem: 245 Nm)

- Padeves spēks X, Y, Z pozīcijās 100%: 13000 N (ar pārtraukumiem: 15600 N)

- Ātrā kustības ātrums X, Y, Z: 30 m/min.

- Maksimālais darba padeves ātrums X, Y, Z: 10 m/min

- Pozicionēšanas pielaide Tp X(1000mm)-Y-Z: 0,015 mm

- Maksimālā pozicionēšanas izkliedes novirze Ps maks.: 0,010 mm

- Mērīšanas sistēma X-Y-Z: Lineārās stikla skalas

- Frēzēšanas jauda tēraudā (St 60): 650 cm³/min (60 (60 60 60): 650 cm³/min)

- Urbšanas jauda tēraudā (St 60): Ø 60 mm: Ø 60 mm

- Tērauda vītņurbšanas jauda (St 60): M-36

- Instrumentu kabatu skaits: 24 (opcijas: 40 - 52)

- Maksimālais instrumenta garums: 300 mm

- Maksimālais instrumenta svars: 10 kg

- Maksimālais instrumenta diametrs (pilns magazīns): 85 mm

- Maksimālais instrumenta diametrs (blakus esošās kabatas brīvas): 125 mm.

- Instrumentu pārvaldība: .

- Instrumentu maiņas laiks: 3.5 s

- Instrumentu nomaiņas laiks no vienas mikroshēmas līdz otrai: 7 s

- Nepieciešamā platība: aptuveni 17 m²

- Dzesēšanas šķidruma tvertnes tilpums: 370 litri

- Mašīnas garums (A izmērs): 4200 mm

- Teksturētas krāsas struktūra (2 krāsas): RAL pelēka 7037 / zila 5012

- Elektriskais pieslēgums: Elektriskais savienojums: 55 kW

- Darba spriegums: 400 V / 50 Hz

- Saspiestā gaisa pieslēgums: 6 bāri

- Dzesēšanas šķidruma sūkņa jauda: 0,75 kW

- Standarta aprīkojums: CE mašīnas korpusa aizsardzība, skaidu transportieris, dzesēšanas šķidruma tvertne, lineārie stikla skalas X/Y/Z asīs, vertikāls iekšējais apšuvums gar X asi, darba vietas apgaismojums, automātiska centralizēta eļļošana, hidrauliskais atsvara balansieris vārpstas galvai, automātiska pneimatiska vārpstas tīrīšana, mobils vadības panelis, stingra vītņurbšana (vītņurbšana bez kompensācijas skavas).

- Pieejamas rūpnīcas opcijas: Iekšējā dzesēšanas šķidruma padeve (IKZ), pilns mašīnas korpuss, starpsiena pārklāšanas darbam, sadalošās galviņas/ rotējošie galdi 1 vai 2 papildu mašīnas asīm, darba rīka pieskāriena zonde, digitalizācijas sistēmas, instrumentu uzraudzības sistēmas, pārnēsājams elektroniskais rokas ritenis.

- atkarībā no prasībām Y ass daļas būtu jānomaina vai jāremontē.
