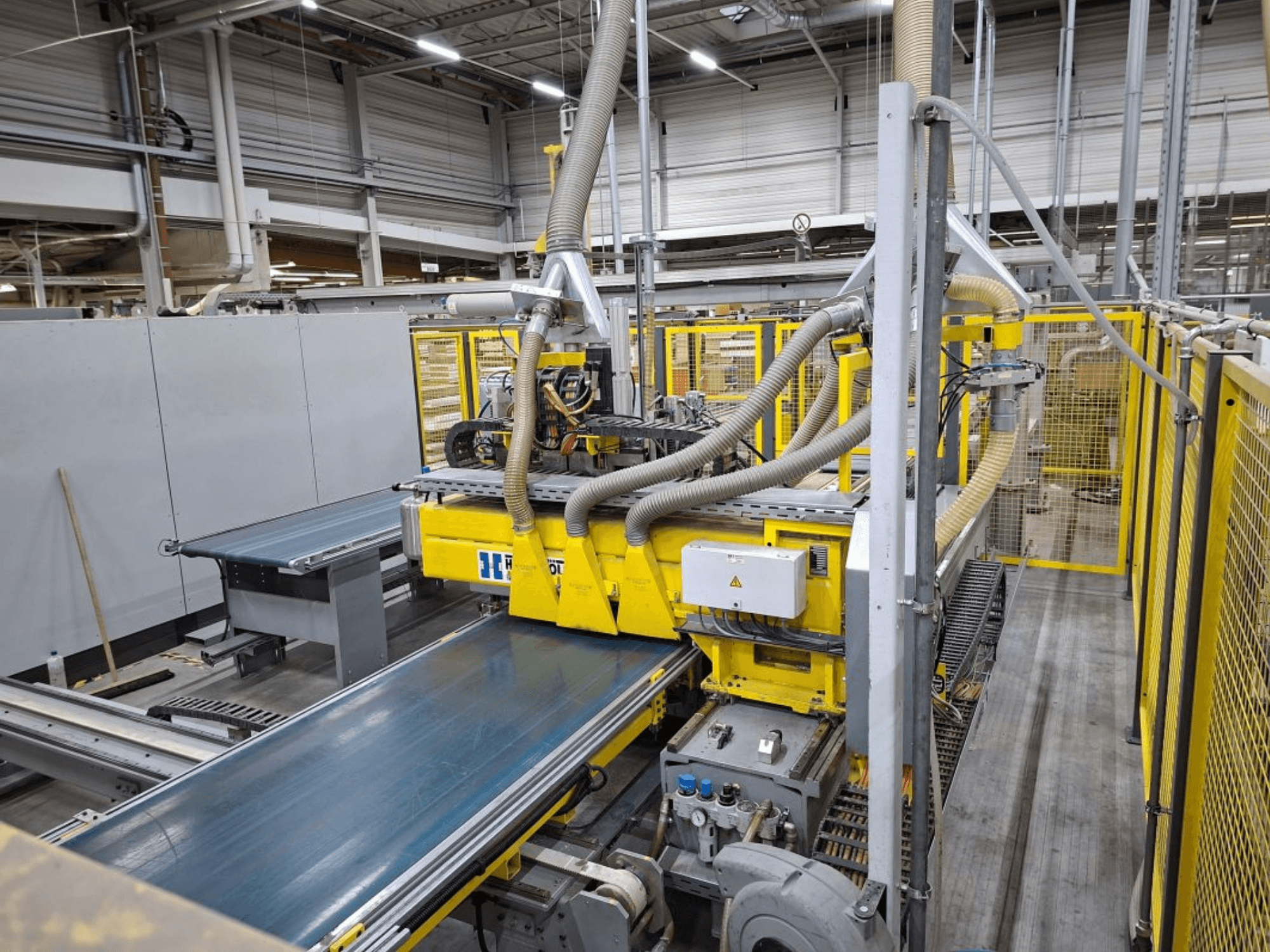

Hüttenhölscher - Drilling rigDE-BOR-HUT-2010-00001

Izmantota urbšanas sistēma, kas sastāv no 6 staciju iekraušanas portāla

2-asu portālceltnes robots

Y/Z asis ar servomotoriem

Pārvietošanās attālumi: Y ass 8500 mm, Z ass 1500 mm

Sūknēšanas šķērssija ar četru ķēžu vakuuma padevi

Vakuuma radīšana ar ežektora palīdzību

Garums: 300 - 2250 mm

Platums: 350 - 710 mm

Biezums: 16 - 25 mm

Stieņa augstums: Maks. 1000 mm (60 daļas), ieskaitot aizsargplāksni

Urbšanas mehānisms: Divi 16 vārpstu urbšanas rīki

Izsaucamie vārpsti: 8000 apgr./min.

Rievu zāģis (1 balsts) speciālu aizmugurējās sienas rievu griešanai

Zāģēšanas bloks ar instrumentu turētāju, ātruma regulēšana ar frekvenču pārveidotāju

2x frēzēšanas vārpstas labajā/ kreisajā pusē pie priekšējās malas (balsts 1)

Pamata rāmis kā metināta konstrukcija ar mehāniski apstrādātām skrūvējamām virsmām

Balstu var pārvietot X virzienā, izmantojot servomotoru

Urbšanas zobrats a=32 mm, regulējams ar frekvenču pārveidotāju, urbšanas skava Ø 10h7 ar skrūvi ar uzgriežņu skrūvi

4 kraušanas stacijas

1 stacija ar roku balstiem / automātiska - manuāla padeve

1 noņemšanas stacija / automātiska - manuāla noņemšana

Grīdas rullīšu konveijers / kraušanas padeve

4 rullīšu konveijera līnijas: 930 mm plats x 3600 mm garš

AH 300 mm

padeve / noņemšana: manuāls šķērsslīdes ratiņu transfērs

Transportēšanas sekcija: 950 mm plata x 4100 mm gara

Integrēts sānu aizturētājs

Manuālā padeve

Zobotās lentes sekcija: 900 mm plata x 2500 mm gara

Pneimatiskais pacēlājs zobveida lentes konveijeriem

Pneimatiskie dubultie fiksācijas cilindri, ko vada lodveida skrūve un servomotors

Urbšanas zobrats a=32 mm, regulējams ar frekvenču pārveidotāju

Pneimatiski pilotējama darba pozīcija

Pārvietošanas pārnesumkārba: 900 mm plata x 2500 mm gara zobotās lentes sekcija

Atgriešanas transportēšanas sekcija: 950 mm plata x 4000 mm gara.

Pneimatiskais aizbīdnis

Horizontālais gājiens aptuveni 2500 mm, izmantojot trīsfāzu motoru.

Rotācija ar trīsfāžu motoru par +/- 90°.

Izkraušanas stacijas / automātiska noņemšana

Korpusa daļu pozicionēšana ar kodētāju

Aizsardzības sistēma padevei

45 m aizsargžogs ar 3 piekļuves durvīm

2 bīdāmās durvis grīdas rullīšu konveijeru padevei
