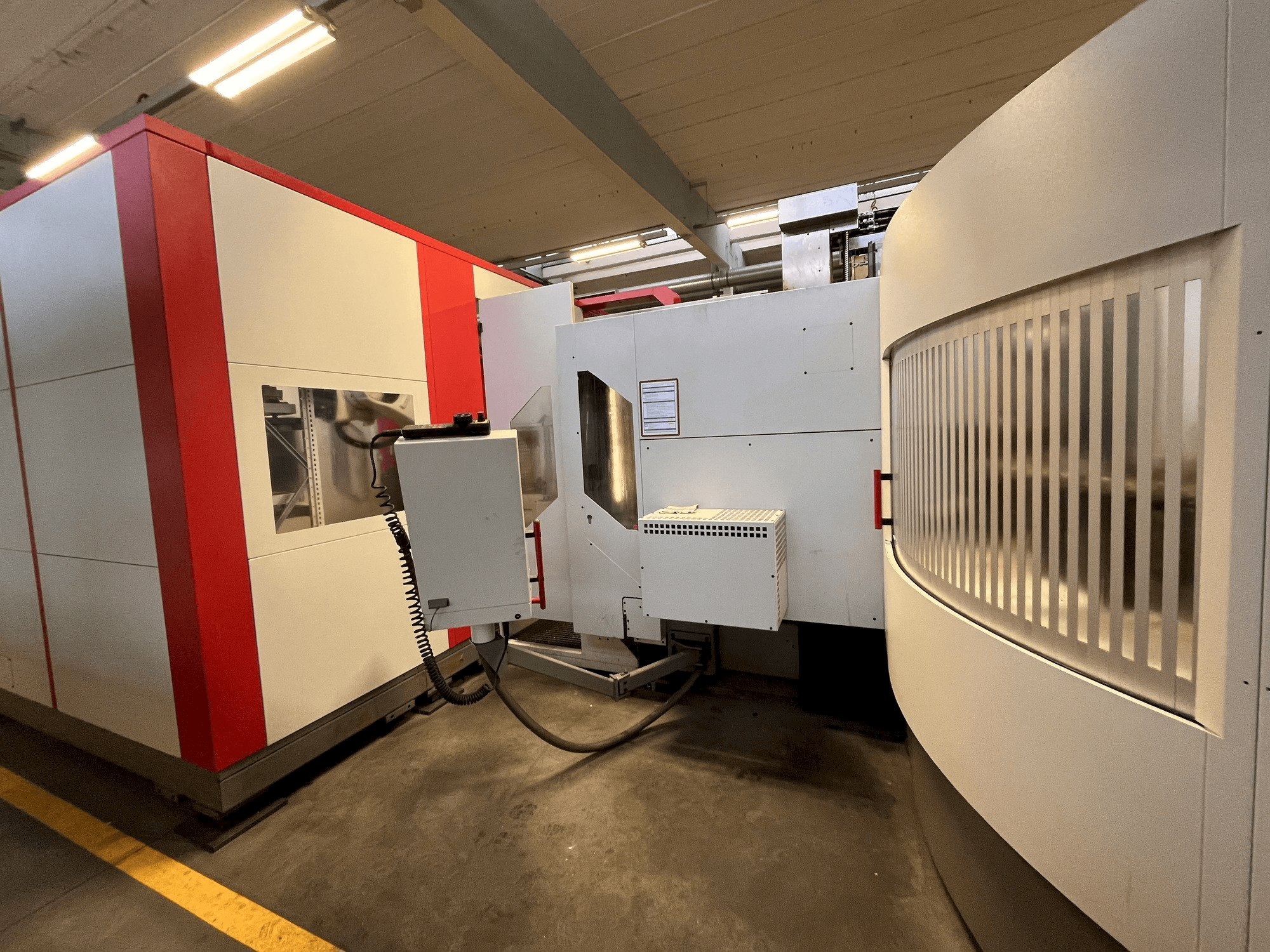

Mašīnas HERMLE RS1 Robot System kreisās malas skats

Paldies par apmeklējumu

Šī iekārta nesen tika pārdota. Izpētiet pieejamās līdzīgās iekārtas vai nosūtiet mums pieprasījumu.

Skatīt visas līdzīgās iekārtas

Skatīt līdzīgās iekārtas

HERMLE RS1 Robot System

Fotoattēlu galerija

HERMLE - RS1 Robot SystemDE-MIL-HER-2009-00003

Pārdots

Vai jums ir vēl kādi jautājumi? Sazinies ar mums!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Sazinieties ar Whatsapp

GINDUMAC
Produkti
Darbgaldi
HERMLE RS1 robotu sistēma

Rādīt oriģinālvalodā

Šī HERMLE RS1 robotu sistēma, kas sastāv no 2 vienībām Hermle C30 U, 5 asu vertikālais mašīnas centrs, kas ražots 2009. un 2008. gadā, ir aprīkota ar HEIDENHAIN iTNC 530 vadības bloku, un tās vārpstas ātrums ir 18 000 apgr./min. Sistēmai ir pievienots 2008. gadā būvēts automatizācijas KUKA KR 150-2 2000 robots, kuram ir 6 asis ar maksimālo paletes svaru 140 kg.

Pārskats

zīmols: HERMLE
gads: 2009
MODELIS: RS1 Robot System
pielietojuma veids: Frezavimas
Atrašanās vieta: Vokietija
iekārtas veids: Vertikālais apstrādes centrs
vadības bloka zīmols: HEIDENHAIN

Tehniskā informācija - HERMLE RS1 Robot System

Vadības bloks

Modelis: ITNC 530
Prekės ženklas: HEIDENHAIN

Pagrindinė pavara

Suklio greičio diapazonas: 18000 1/MIN
Įrankio nuolydis: HSK A63
Ašių skaičius: 5

Kustība

X AŠIS Kustība: 650 mm
Y AŠIS Kustība: 600 mm
Z AŠIS Kustība: 500 mm
A AŠIS Kustība: +/- 115 º MM

Rīki

Saugyklos angos: 32
Maks. svoris: 8 kg
Maks. įrankio skersmuo: 300 mm

Papildus informācija

Papildu aprīkojums

šūnai ir 25 paletes bez skrūvspīlēm, 1 palete uz katras mašīnas un 23 uz automatizācijas
nāk ar Renishaw skārienzondi
Ir iekļauts skaidu konveijers
Iekšējais dzesēšanas šķidruma augstspiediena sūknis nav iekļauts

Mašīnas priekšrocības

Kvalitatīvas mašīnas priekšrocības

Robots kuka kr 150-2 2000:
6 asis, svars: 1267 kg, galvenais dators, kas darbojas uz windows 10, un soflex datori darbojas uz windows xp. Palešu plaukts 300x300 ar 24 vietām - no kurām 22 ir paletes plauktā, no kurām 3 ir jaudas iespīlēšanas bloki automātisko skavu iespīlēšanai.
2 kubisks, 1x cilindrisks - 1x manuāls iespīlēšanas bloks
Palešu plaukts 400x400 ar 18 vietām - no kurām 17 paletes ir plauktā
Izejvielu uzglabāšanas vietas:
2x izejmateriālu uzglabāšanas vietas kubiskām daļām, 60 vietas vienā noliktavas zonā. Var iekraut izejmateriālu ar izmēriem 50x15. - 2x izejmateriālu paplātes cilindriskām detaļām, katrai paplātei pieejamas 56 vietas. Var iekraut detaļas ar 6 mm tapu.
2x papildu satvērējs: 1x cilindriskām, 1x kubiskām daļām
Kuka ar 6 asīm ar maksimālo paletes svaru 140 kg - kuka manuālā vadības bloka izejmateriālu iekraušana caur ārējo uzstādīšanas staciju
Soflex pasūtījumu pārvaldības versija 4. 27
Galvenais dators darbojas uz windows 10, soflex datori darbojas uz windows xp

Tehniskās mašīnas priekšrocības

Ātrā padeve: 45000 mm/min - nc grozāmā rotējošā galda diametrs 280
Ar erowa iespīlēšanas sistēmu 160 mm rīkles izmērs - mts pamatplāksne 320p/a 2-f. MediaÜ. 2 reizes
Rotācijas galds - ikz - skaidu šķirotājs
Saspiestā gaisa padeves vārpstas centrs - automātiskās kabīnes durvis - statusa indikators
Gultas tinums - manuāls kabīnes jumts - losma nosūkšanas sistēma
Elektroniskais rokrats - eņģes lentes konveijers - ievietojiet papildu žurnālu: 157
Instrumentu žurnāls: 157 sloti, 6 reizes padeve, automātiskas durvis, temperatūras kompensācija
Iekraušanas un izkraušanas laukumu skaits: 8
Instrumenta mērīšana: blum wz lūzums/mērīšana a1
Skārienzonde: 2x renishaw omp 40-2ls, plc pagarinājums 2. Mērīšanas zonde

*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
