HELLER - MC 20PL-MIL-HEL-2019-00002
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

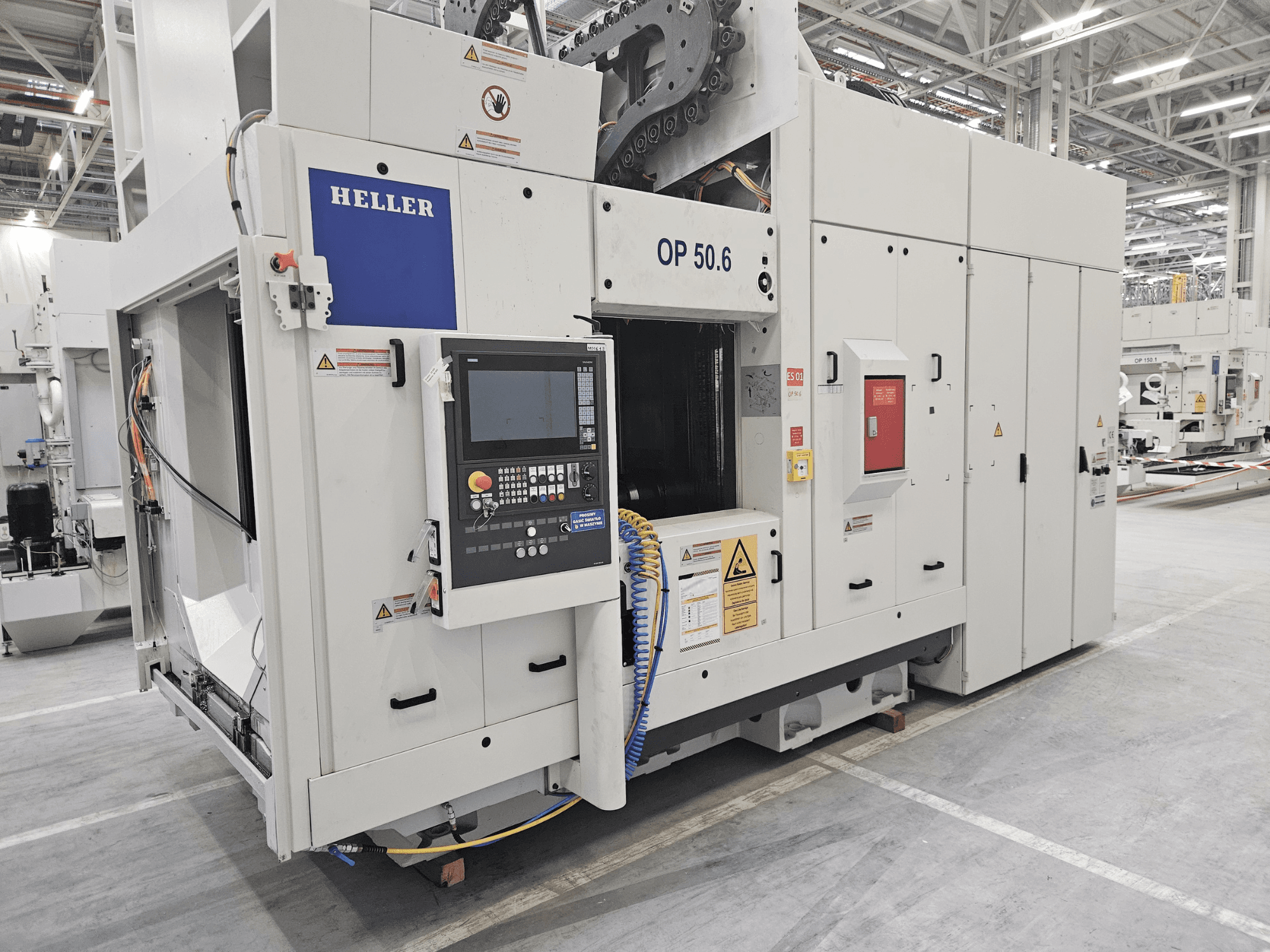

Šis 4 asu HELLER MC 20 ir ražots 2019. gadā. Tajā ir Siemens 840D sl vadības sistēma ar X, Y, Z pārvietojumiem attiecīgi 800 mm, 750 mm un 800 mm. Vārpsta nodrošina apgriezienu diapazonu no 5 līdz 16 000 apgr./min ar piedziņas jaudu 34 kW. Tajā ir 44 pozīciju instrumentu magazīns un rotācijas galda diametrs ir 520 mm. Apsveriet iespēju iegādāties šo HELLER MC 20 horizontālo apstrādes centru. Sazinieties ar mums, lai iegūtu vairāk informācijas.
Pārskats
- zīmols: HELLER
- gads: 2019
- MODELIS: MC 20
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Polija
- iekārtas veids: Horizontālais apstrādes centrs
- vadības bloka zīmols: SIEMENS
Tehniskā informācija - HELLER MC 20
Vadības bloks
- Vadības zīmols: SIEMENS
- Vadības modelis: 840D sl
Kustība
- Asu skaits: 4
Papildus informācija
Darba zona:
padeves spēki (X/Y/Z): 10,000 N
Ātrums un dinamika:
Ātrā pārvietošanās X/Y/Z: 60 000 mm/min.
Paātrinājums: X = 7 m/s², Y = 8 m/s², Z = 6 m/s².
Vārpsta/apstrādes bloks (HSK-A63):
Instrumentu interfeiss: HSK-A63
Vārpstas diametrs priekšējā gultnī: diametrs: 70 mm
Instrumentu vadība:
Instrumentu magazīnas tips: HSK-A63
Instrumentu pozīciju skaits: 44
Maksimālais instrumentu svars, ja visas kabatas aizņemtas: 6 kg
Maksimālais instrumentu garums: 550 mm
Maksimālais instrumenta diametrs: 550 mm:
Ar visām aizņemtajām kabatām: 120 / 80 / 80 mm.
Ar brīvām blakus esošajām kabatām: - ar brīvām blakus esošajām kabatām: 150 mm ar brīvām aizbīdāmām, ja visas aizbīdāmās vietas ir aizņemtas.
Minimālais laiks, kas vajadzīgs, lai iegūtu mikroshēmu (VDI): aptuveni 3,3-4,4 s.
Rotācijas ass:
A ass ar rotācijas galda diametru: 520 mm
Traucējumu apļa diametrs (A ass): 1260 mm.
A ass ātrums: 17 apgr./min.
Indeksēšanas izšķirtspēja: 360,000 × 0.001°
Indeksēšanas precizitāte (VDI/DGQ 3441): 12 loka sekunžu
Mērīšanas sistēma: Tiešā, absolūtā lineārā skala
Palīgierīces:
Strāvas padeve: 1: 400 V / 50 Hz
Kopējā pieslēgtā slodze: aptuveni 27-30 kVA
Vajadzīgais saspiestais gaiss: 4,5-6 bāri
Stāvoklis un dokumentācija:
Tehniskais stāvoklis: mašīna ir ļoti labā tehniskā stāvoklī
Pieejama pilnīga servisa dokumentācija
Papildu aprīkojums
Speciāla iekraušanas un izkraušanas sistēma
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
