HELLER - MC 20PL-MIL-HEL-2019-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

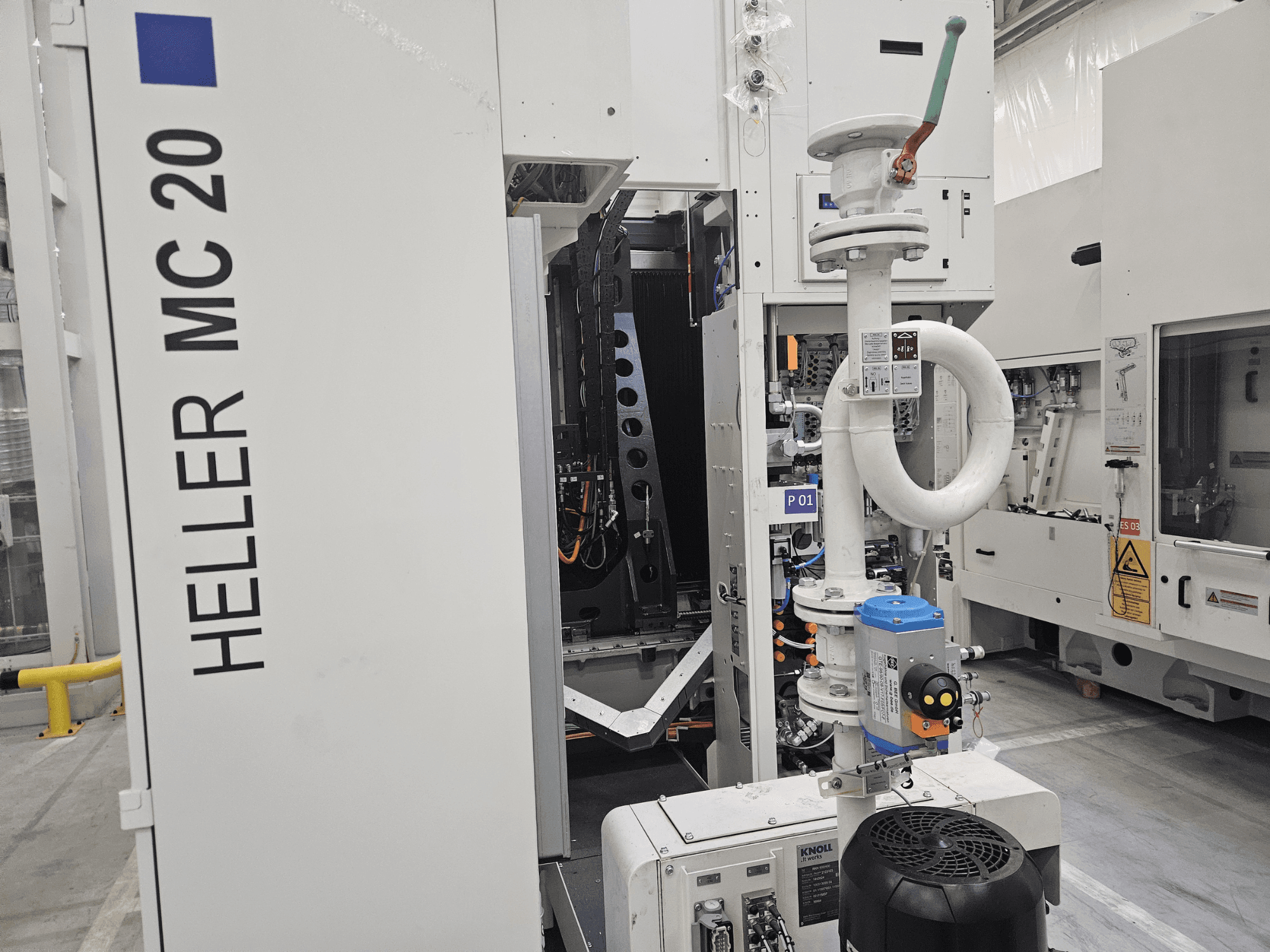

Šis 5 asu HELLER MC 20 tika ražots 2019. gadā. Tam ir Siemens 840D sl vadības sistēma, X/Y/Z pārvietojumi 800/750/800 mm un ātrdarbīga pārvietošanās ātrums līdz 60 000 mm/min. Vārpsta atbalsta HSK-A63 instrumentus ar ātrumu līdz 16 000 apgr./min. Ietver 44 pozīciju instrumentu magazīnu un rotācijas galdu ar 520 mm diametru. Ideāli piemērots sarežģītiem apstrādes uzdevumiem. Sazinieties ar mums, lai iegūtu vairāk informācijas par šo mašīnu.
Pārskats
- zīmols: HELLER
- gads: 2019
- MODELIS: MC 20
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Polija
- iekārtas veids: Horizontālais apstrādes centrs
- vadības bloka zīmols: SIEMENS
Tehniskā informācija - HELLER MC 20
Vadības bloks
- Vadības zīmols: SIEMENS
- Vadības modelis: 840D sl
Izmēri
- Iekārtas augstums: 4000 mm
- Iekārtas garums: 5300 mm
- Iekārtas svars: 13000 kg
Kustība
- Asu skaits: 5
- X ass kustība: 800 mm
- Y ass kustība: 750 mm
- Z ass kustība: 800 mm
Tehniskās specifikācijas
- Maks. instrumenta svars: 12 kg
- Vārpstas jauda: 34 kW
- Vārpstas ātrums: 16000 RPM
Papildus informācija
Darba zona
Padeves spēki (X/Y/Z): 10,000 N
Ātrums un dinamika
Ātra pārvietošanās X/Y/Z: 60 000 mm/min.
Paātrinājums: X 7 m/s², Y 8 m/s², Z 6 m/s²
Vārpsta/apstrādes bloks (HSK-A63)
Instrumentu saskarne: HSK-A63
Vārpstas diametrs priekšējā gultnī: diametrs: 70 mm
Instrumentu vadība
Instrumentu magazīna tips: HSK-A63
Instrumentu pozīciju skaits: 44
Maksimālais instrumentu svars, ja visas kabatas aizņemtas: 6 kg
Maksimālais instrumentu garums: 550 mm
Maksimālais instrumenta diametrs: ar aizņemtām kabatām 120/80/80 mm; ar brīvām blakus esošajām kabatām 150 mm
Minimālais laiks, kas vajadzīgs, lai iegūtu skaidu (VDI): aptuveni 3,3-4,4 s.
Rotācijas asis (A/B/AB)
Rotācijas galda diametrs (A/B ass): 1,5 mm: 520 mm
Traucējumu apļa diametrs: A ass 1260 mm; AB/B ass 800/900 mm.
Ātrums: A-ass 17 apgr./min; B-ass/AB-ass 40/50 apgr./min.
Indeksēšanas izšķirtspēja: A-ass 360 000 × 0,001°; B-ass 360 000 × 0,001°.
Indeksēšanas precizitāte (VDI/DGQ 3441): A-ass 12 loka sekunžu; B-ass 10 loka sekunžu; B-ass 10 loka sekunžu
Mērīšanas sistēma
Pozīcijas mērīšanas sistēma: Tiešā, absolūtā lineārā skala
Uzstādīšanas dati
Barošanas avots: 400 V / 50 Hz
Kopējā pievienotā slodze: aptuveni 27-30 kVA
Vajadzīgais saspiestais gaiss: 4,5-6 bāri
Papildu aprīkojums
Iekārta ir ļoti labā tehniskā stāvoklī
Pieejama pilnīga servisa dokumentācija
Speciāla iekraušanas un izkraušanas sistēma
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
