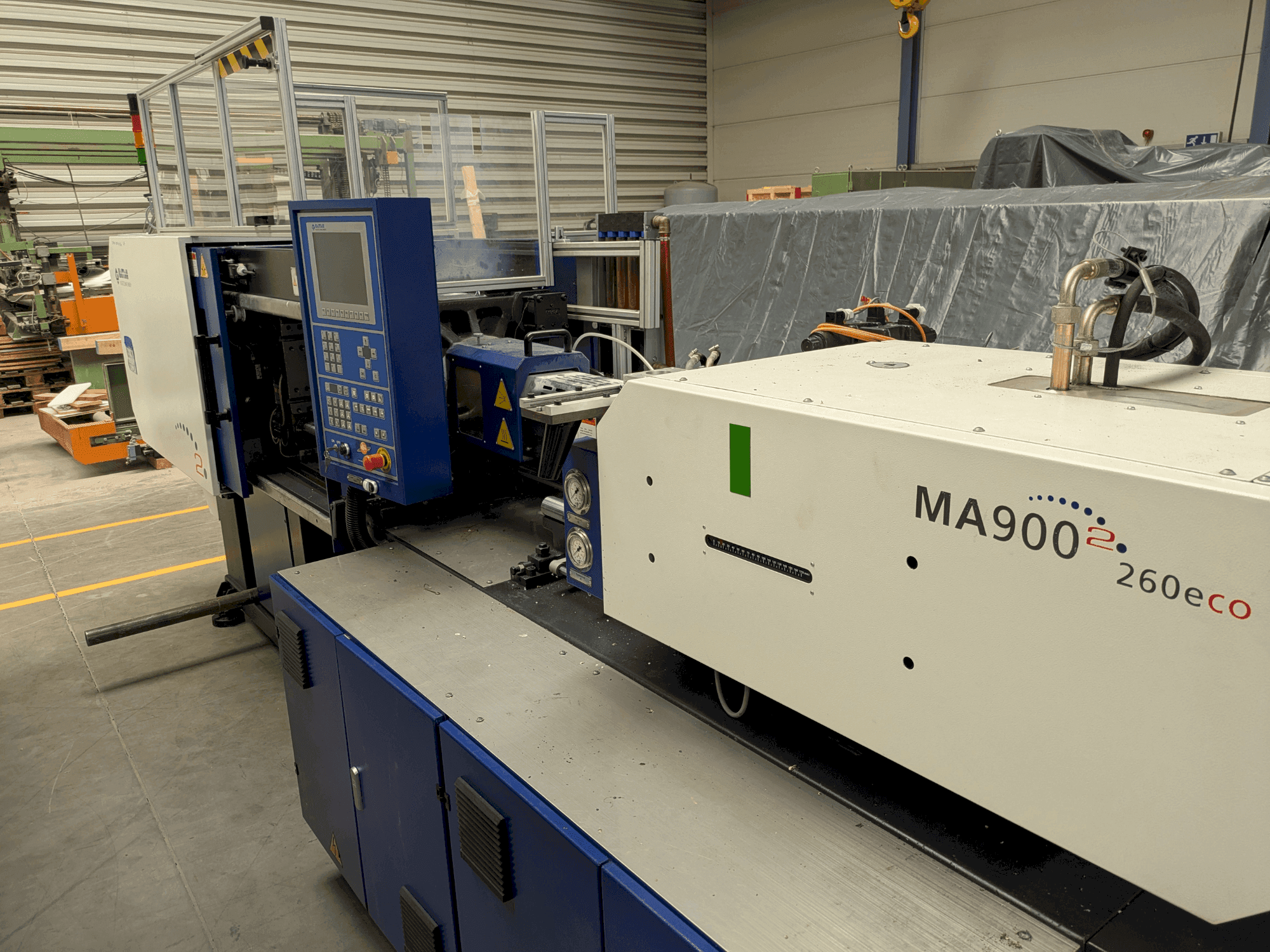

HAITIAN - MA900 II ecoDE-INJ-HAI-2016-00001

Iesmidzināšanas jauda (PS): 139 g

Plastifikācijas jauda: 13,3 g/s

Sildīšanas jauda: 7. 85 kw

Attālums starp saišu stieņiem (hxv): 360 × 360 mm

Pieejamais štances augstums: 150 - 380 mm

Ežektoru skaits: 5

Sūkņa motora jauda: 11 kw

Minimālais veidnes izmērs (d × platums): 250 × 250 mm

Nepieciešamā vieta uzstādīšanai: Jānodrošina vismaz 1 m brīva vieta ap mašīnu darbībai un apkopei.

Mašīnas pamatnes un paklāja shēma

Pamatnes tips: Ieteicams dzelzsbetona pamats.

Slodzes nestspēja: Jāattur ≥ 3,5 t mašīnas svara.

Līmeņa tolerance: Mašīna jāuzstāda uz līdzena pamata (≤ 0,2 mm/m slīpums).

Vibrāciju slāpēšana: Izmantojiet pretvibrācijas spilventiņus vai tērauda plāksnes zem mašīnas kājām.

Kabeļu un elektriskās prasības

Sūkņa motora jauda: 11 kW

Sildīšanas jauda: 7,85 kW

Kopējā uzstādītā jauda (aptuveni): ~19 kW

Barošanas avots: 3 fāzes, parasti 400 V / 50 Hz (pārbaudiet vietējo specifikāciju).

Ieteicamais ķēdes pārtraucējs: ≥ 40 A (atkarīgs no vietējiem standartiem).

Zemējums: Nepieciešams drošs zemējums (≤ 4 Ω pretestība).

Kabeļa piekares shēma: Pirms kabeļu savienošanas mašīna ir jāizlīdzina.

Dzesēšanas un hidraulikas prasības

Eļļas tvertnes tilpums: 190 L (izmantot ieteicamo hidraulisko eļļu ISO VG46).

Nepieciešamais dzesēšanas ūdens:

Hidrauliskās eļļas dzesētājam

Veidņu dzesēšanas ķēdēm (4 × ūdens caurvadi).

Ūdens kvalitāte: Tīra, nerūsējoša, filtrēta.

Ūdens spiediens: 0,2 - 0,4 MPa.

Vides apstākļi

Apkārtējā temperatūra: 5 - 40 °C

Relatīvais mitrums: ≤ 90 % (bez kondensācijas)

Uzstādīšanas vieta: Iekštelpās, no vibrācijas un putekļiem brīvā vidē
