Hüttenhölscher - LineDE-BOR-HUT-2012-00001

• Kontrole: Ar datoru vadāma funkciju secība zem Windows 7, TwinCAT

• Detaļu izmēri:

  • Garums: 300-2250 mm

  • Platums: 350-710 mm

  • Biezums: 16-25 mm

• 2 staciju urbšanas stacija:

  • Pamata rāmis kā metināta konstrukcija ar mehāniski apstrādātām skrūvējamām virsmām

  • 2x zobveida lentes konveijeri V = 1,5 m/sek.

  • 2x pneimatiskais pacēlājs zobainajiem lentes konveijeriem

  • 2x skapja detaļu aizbīdņi, amortizēti ar amortizatoriem

  • 2x pneimatiskie dubultie fiksācijas cilindri, ko regulē lodveida skrūve un servomotors, pārvietojas sānu augstumā (sānu augstuma mērīšana)

  • 2x pneimatiskais šķērslīnijas lineāls (ticamības pārbaude)

  • 2x vakuuma iespīlēšanas bloki urbjmašīnas galdā.

  • 2x 0 līniju vadāmie

• Atbalsts:

  • Balstu var pārvietot X virzienā ar servomotora palīdzību.

• 2x urbšanas mehānisms (balsts 1):

  • Balsts aprīkots ar 2 iekārtām (apstrāde no augšas)

  • Atsevišķi pārvietojams Y virzienā ar servomotora palīdzību.

  • Atsevišķi pārvietojams Z virzienā ar servomotoru

  • Urbšanas zobrats a = 32 mm, regulējams ar frekvenču pārveidotāju, urbju skava Ø 10h7 ar skrūvi ar uzgriežņu skrūvi.

  • Izsaucami vārpsti, 8000 apgr./min.

  • Divi 16 vārpstu urbšanas zobrati

• Rievju zāģis (balsts 1):

  • Zāģi speciālu aizmugurējās sienas rievu griešanai

  • Zāģēšanas bloks ar instrumentu turētāju, ātruma regulēšana ar frekvenču pārveidotāju

  • Pneimatiski vadāma pilotēta darba pozīcija

• 2x frēzēšanas vārpstas labajā/ kreisajā pusē pie priekšējās malas (1. balsts):

  • Pneimatiski vadāmā darba pozīcija ar pilota vadību

Papildu aprīkojums (automatizācija, pārvietošana, aizsargi, konveijeri)

• Iekraušana/pārkraušana:

  • Iekraušanas portālceltnis ar 6 pozīcijām

  • 2-axis gantry robot; Y/Z axes with servo motors; travel distances: Y ass 8500 mm, Z ass 1500 mm.

  • Sūknēšanas šķērssija ar četru ķēžu vakuuma padevi; vakuuma radīšana ar ežektoru.

  • Divkārša detaļu noteikšana

  • Portāla balsti

  • 4 kraušanas stacijas

  • 1 rokas atpūtas stacija (automātiska/manuāla padeve)

  • 1 noņemšanas stacija (automātiska/manuāla noņemšana)

• Sānu padeves diapazons:

  • Kraušanas augstums: maks. 1000 mm (60 daļas), ieskaitot aizsargplāksni.

  • Aizsargplākšņu izmēri:

    • 1380 mm x 780 mm

    • 1220 mm x 720 mm

    • 1120 mm x 620 mm

    • 2290 mm x 620 mm

  • Biezums: 25 mm

  • Biezums: maks. 28 kg

• Grīdas rullīšu konveijers / kaudzes padeve:

  • 4 rullīšu konveijera līnijas, 930 mm platas x 3600 mm garas, AH 300 mm.

  • padeve/izņemšana: manuāls šķērspārneses ratiņš.

• Atbalsta stacijas / automātiskā padeve:

  • Transportēšanas sekcija: 950 mm plata x 4100 mm gara; iebūvēts sānu aizbīdnis.

• Manuālā padeve:

  • 900 mm plata x 2500 mm gara zobotās lentes sekcija.

• Pārneses šļūce:

  • horizontāls gājiens aptuveni 2500 mm ar trīsfāzu motoru.

• Atgriešanās:

  • Transportēšanas sekcija 950 mm plata x 4000 mm gara; pneimatiskais aizbīdnis.

• 90° rotācijas bloks:

  • Vakuuma sūknis; pneimatiskais gājiens; rotācija ar trīsfāzu motoru par +/- 90°.

• Izkraušanas stacijas / automātiskā noņemšana:

  • Transports: 950 mm plats x 3000 mm garš; skapja daļu pozicionēšana ar kodētāju.

• Manuāla izņemšana:

  • 900 mm plata x 3000 mm gara zobveida lentes daļa.

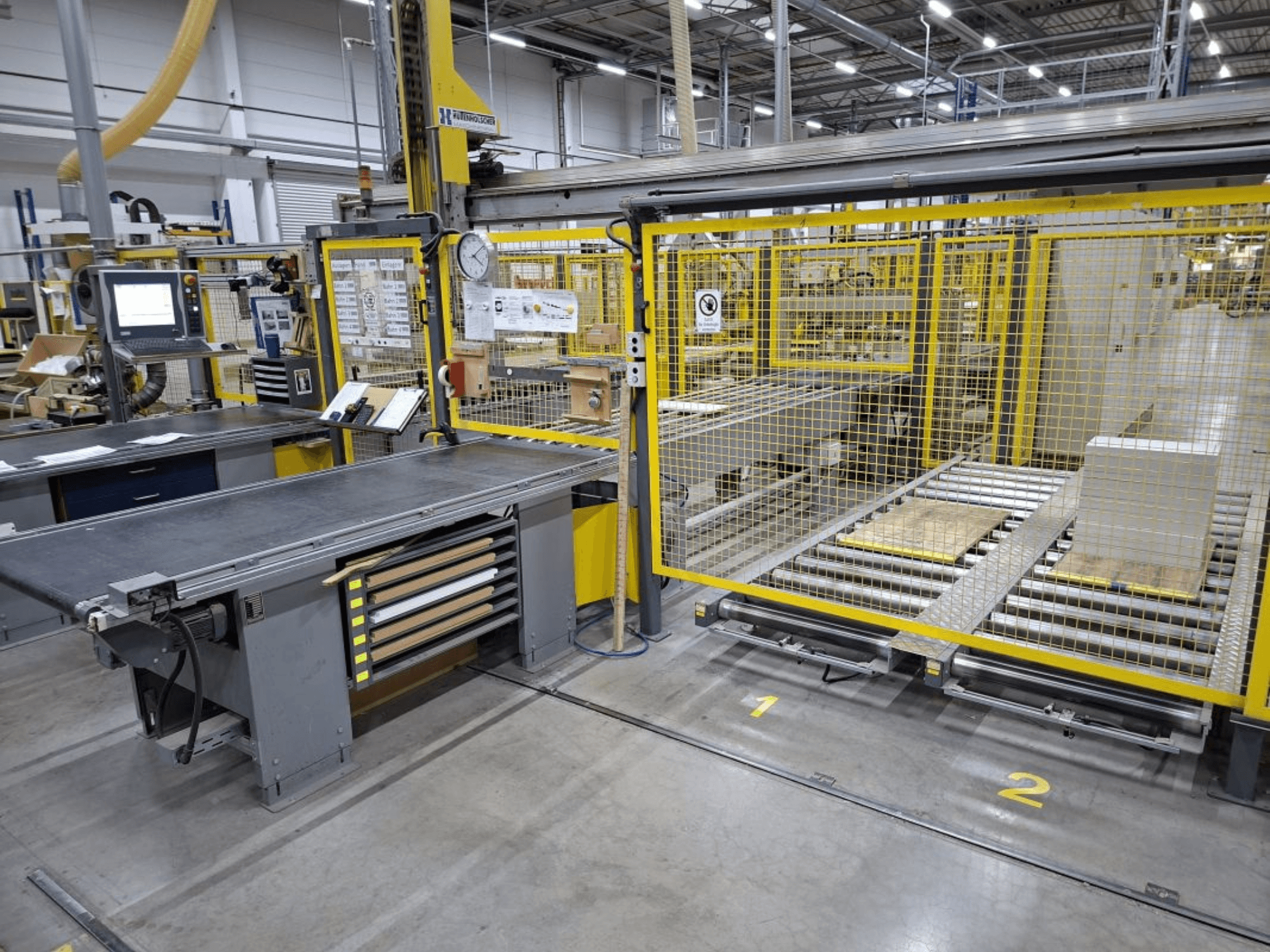

• Aizsardzības sistēma padevei:

  • 45 m aizsargžogs ar 3 piekļuves durvīm

  • 2 bīdāmās durvis grīdas rullīšu konveijeru padevei

  • Ievade, pieprasījums un atbrīvošana ar apstiprinājumu
