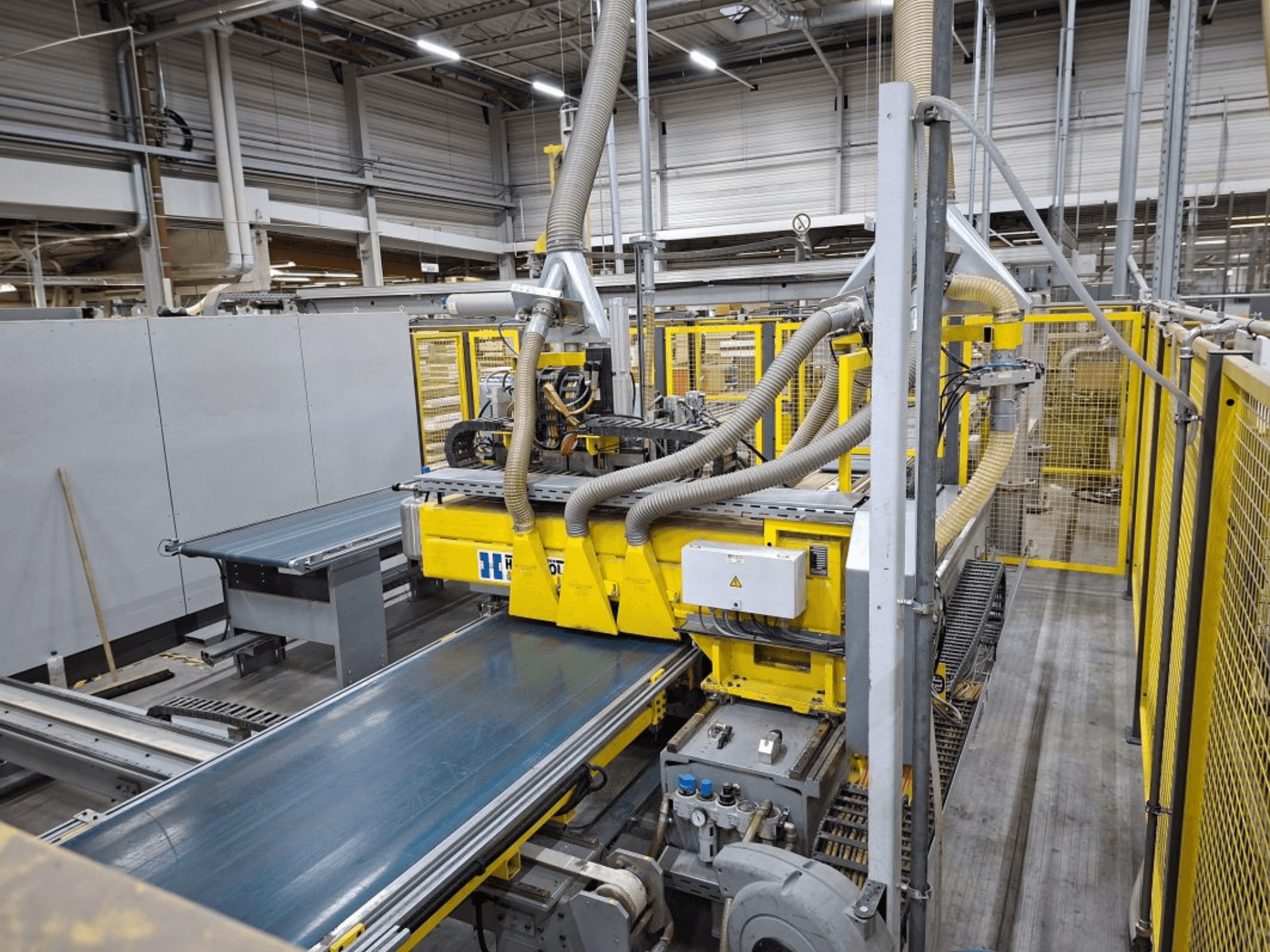

Šī Hüttenhölscher urbšanas iekārta tika ražota 2010. gadā. Tā ir aprīkota ar datora vadāmu funkciju secību, kas darbojas ar Windows 7, TwinCAT un lietotu urbšanas sistēmu ar 6 staciju iekraušanas portālu. Aprīkojumā ietilpst 2-asu portālceltnes robots, Y/Z asis ar servomotoriem un pārvietošanās attālums pa Y asi 8500 mm, pa Z asi 1500 mm. Tai ir arī iesūces šķērssija ar četru ķēžu vakuuma padevi. Sazinieties ar mums, lai iegūtu vairāk informācijas par šo mašīnu.
Pārskats
- zīmols: Hüttenhölscher
- gads: 2010
- MODELIS: Drilling rig
- pielietojuma veids: Urbšanas un urbšanas darbi (koksne)
- Atrašanās vieta: Vācija
- iekārtas veids: Daudzvārpstu urbjmašīna
Papildus informācija
Izmantota urbšanas sistēma, kas sastāv no 6 staciju iekraušanas portāla
2-asu portālceltnes robots
Y/Z asis ar servomotoriem
Pārvietošanās attālumi: Y ass 8500 mm, Z ass 1500 mm
Sūknēšanas šķērssija ar četru ķēžu vakuuma padevi
Vakuuma radīšana ar ežektora palīdzību
Garums: 300 - 2250 mm
Platums: 350 - 710 mm
Biezums: 16 - 25 mm
Stieņa augstums: Maks. 1000 mm (60 daļas), ieskaitot aizsargplāksni
Urbšanas mehānisms: Divi 16 vārpstu urbšanas rīki
Izsaucamie vārpsti: 8000 apgr./min.
Rievju zāģis (1 balsts) speciālu aizmugurējās sienas rievu griešanai
Zāģēšanas bloks ar instrumentu turētāju, ātruma regulēšana ar frekvenču pārveidotāju
2x frēzēšanas vārpstas labajā/ kreisajā pusē pie priekšējās malas (balsts 1)
Pamata rāmis kā metināta konstrukcija ar mehāniski apstrādātām skrūvējamām virsmām
Balstu var pārvietot X virzienā, izmantojot servomotoru
Urbšanas zobrats a=32 mm, regulējams ar frekvenču pārveidotāju, urbšanas skava Ø 10h7 ar skrūvi ar uzgriežņu skrūvi
4 kraušanas stacijas
1 stacija ar roku balstiem / automātiska - manuāla padeve
1 noņemšanas stacija / automātiska - manuāla noņemšana
Grīdas rullīšu konveijers / kraušanas padeve
4 rullīšu konveijera līnijas: 930 mm plats x 3600 mm garš
AH 300 mm
padeve / noņemšana: manuāls šķērsslīdes ratiņu transfērs
Transportēšanas sekcija: 950 mm plata x 4100 mm gara
Integrēts sānu aizturētājs
Manuālā padeve
Zobotās lentes sekcija: 900 mm plata x 2500 mm gara
Pneimatiskais pacēlājs zobveida lentes konveijeriem
Pneimatiskie dubultie fiksācijas cilindri, ko vada lodveida skrūve un servomotors
Urbšanas zobrats a = 32 mm, regulējams ar frekvenču pārveidotāju
Pneimatiski pilotējama darba pozīcija
Pārvietošanas pārnesumkārba: 900 mm plata x 2500 mm gara zobotās lentes sekcija
Atgriešanas transportēšanas sekcija: 950 mm plata x 4000 mm gara.
Pneimatiskais aizbīdnis
Horizontālais gājiens aptuveni 2500 mm, izmantojot trīsfāzu motoru.
Pagriešanās ar trīsfāžu motoru par +/- 90°.
Izkraušanas stacijas / automātiska noņemšana
Korpusa daļu pozicionēšana ar kodētāju
Aizsardzības sistēma padevei
45 m aizsargžogs ar 3 piekļuves durvīm
2 bīdāmās durvis grīdas rullīšu konveijeru padevei
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
