FADAL - VMC4525 EE-MIL-FAD-2000-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

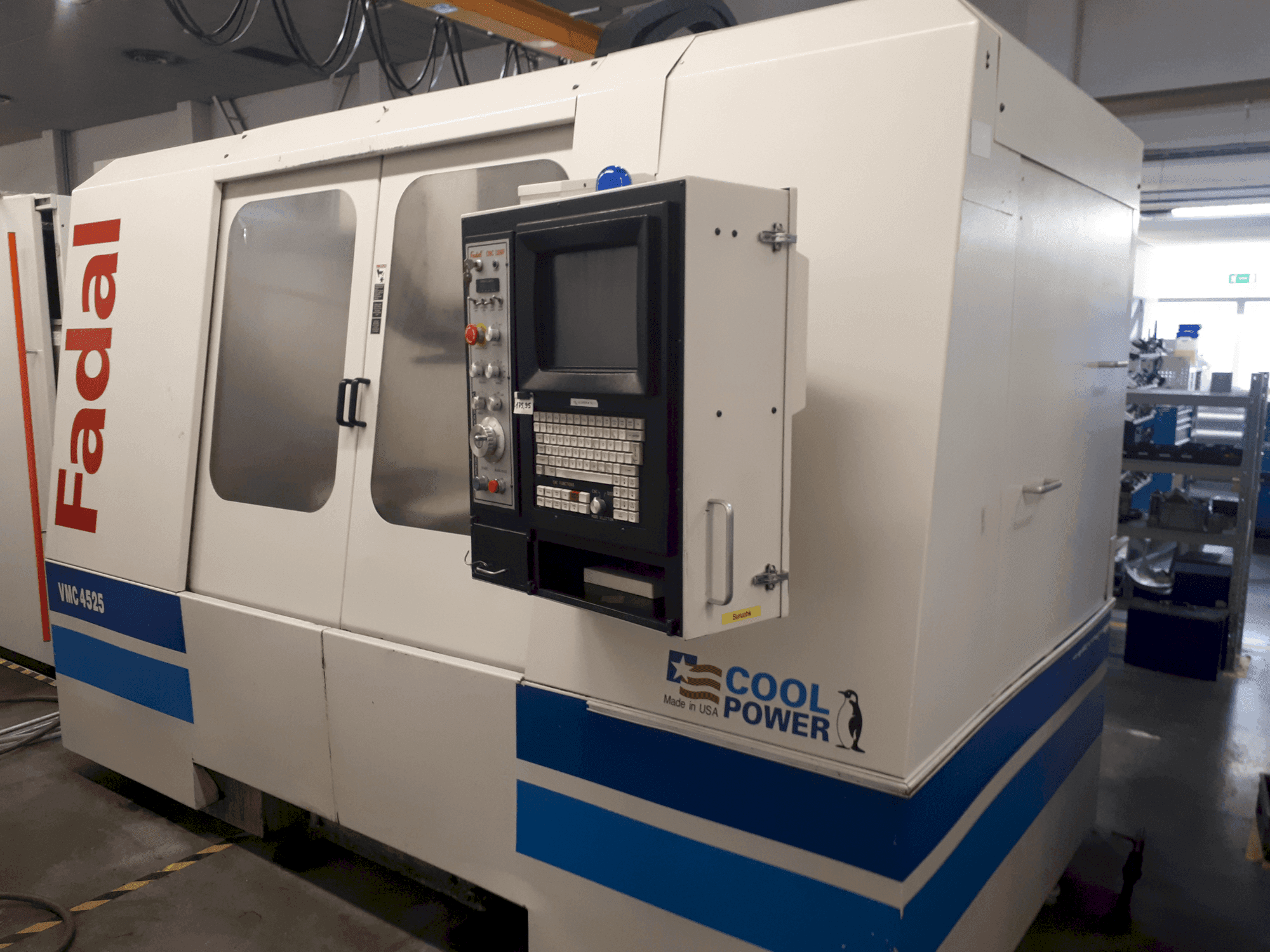

Šis 3 asu Fadal VMC4525 ir ražots 2000. gadā. Tas ir izturīgs vertikālās apstrādes centrs ar Fadal CNC 88HS vadības sistēmu, un tā X/Y/Z pārvietojumi ir 1143/635/610 mm, bet galda izmēri - 1359 × 635 mm. Tas atbalsta maksimālo apstrādājamo detaļu svaru 1 928 kg un ietver 24 instrumentu ietilpības magazīnu. Ideāli piemērots sarežģītiem frēzēšanas uzdevumiem. Sazinieties ar mums, lai iegūtu vairāk informācijas par šo mašīnu.
Pārskats
- zīmols: FADAL
- gads: 2000
- MODELIS: VMC4525
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Igaunija
- iekārtas veids: Vertikālais apstrādes centrs
Tehniskā informācija - FADAL VMC4525
Izmēri
- Mašīnas dziļums: 3250 mm
- Mašīnas augstums: 3040 mm
- Mašīnas svars: 6169 kg
Kustība
- Asu skaits: 3
- X ass pārvietošanās: 1143 mm
- Y ass pārvietošanās: 635 mm
- Z ass pārvietošanās: 610 mm
Tehniskās specifikācijas
- Max. Tool Weight: 6.8 kg
- Vārpstas ātrums: 10000 RPM
Papildus informācija
Galda izmērs: 1359 × 635 mm
Augstums no grīdas līdz galdam: 787 mm
T-veida ligzdas: 5 × 18 mm, attālums 125 mm.
Vārpstas priekšgals līdz galdam: 102-610 mm
No vārpstas centra līdz kolonnas ceļiem: 708 mm
Vārpstas orientācija: Elektromehānisks
Vārpstas motors: Ventilators: 16,8 kW (22,5 ZS), 2 ātrumu vektora piedziņa.
Pēc izvēles pieejams augsta griezes momenta motors: 22,4 kW (30 ZS), 270 ft-lbs griezes moments
Griezes moments: 300 Nm (standarta) / 375 Nm (pēc izvēles)
Ass piedziņas motori (X/Y/Z): Maiņstrāvas maiņstrāva, 16 903 N maksimālā vilkme
Lodveida skrūves diametrs (X/Y/Z): 40 mm (X/Y/ X/Y): (Ø (X/Y): 40 mm
Griešanas padeves ātrums: 0,25-10 160 mm/min (15 240 mm/min max @150%)
Instrumentu mainītājs: Divvirzienu divvirzienu, nejaušs, divvirzienu.
Instrumentu magazīna ietilpība: 24 instrumenti
Instrumentu maiņas laiks: 1,9 s
Pozicionēšanas precizitāte: ±0,004 mm
Atkārtojamība: ±0,0015 mm
Stikla skalas: Pēc izvēles: X/Y/Z
Dzesēšanas šķidrums: Dzinēja vārpstas, galviņas un lodīšu skrūvju dzesēšana: ar dzesēšanu.
Gaisa nepieciešamība: 5,5 bar (120 psi, 15 scfm)
Elektriskās prasības: 230 V maiņstrāva, 40/60 A (vai 480 V maiņstrāva, 20/25 A).
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
