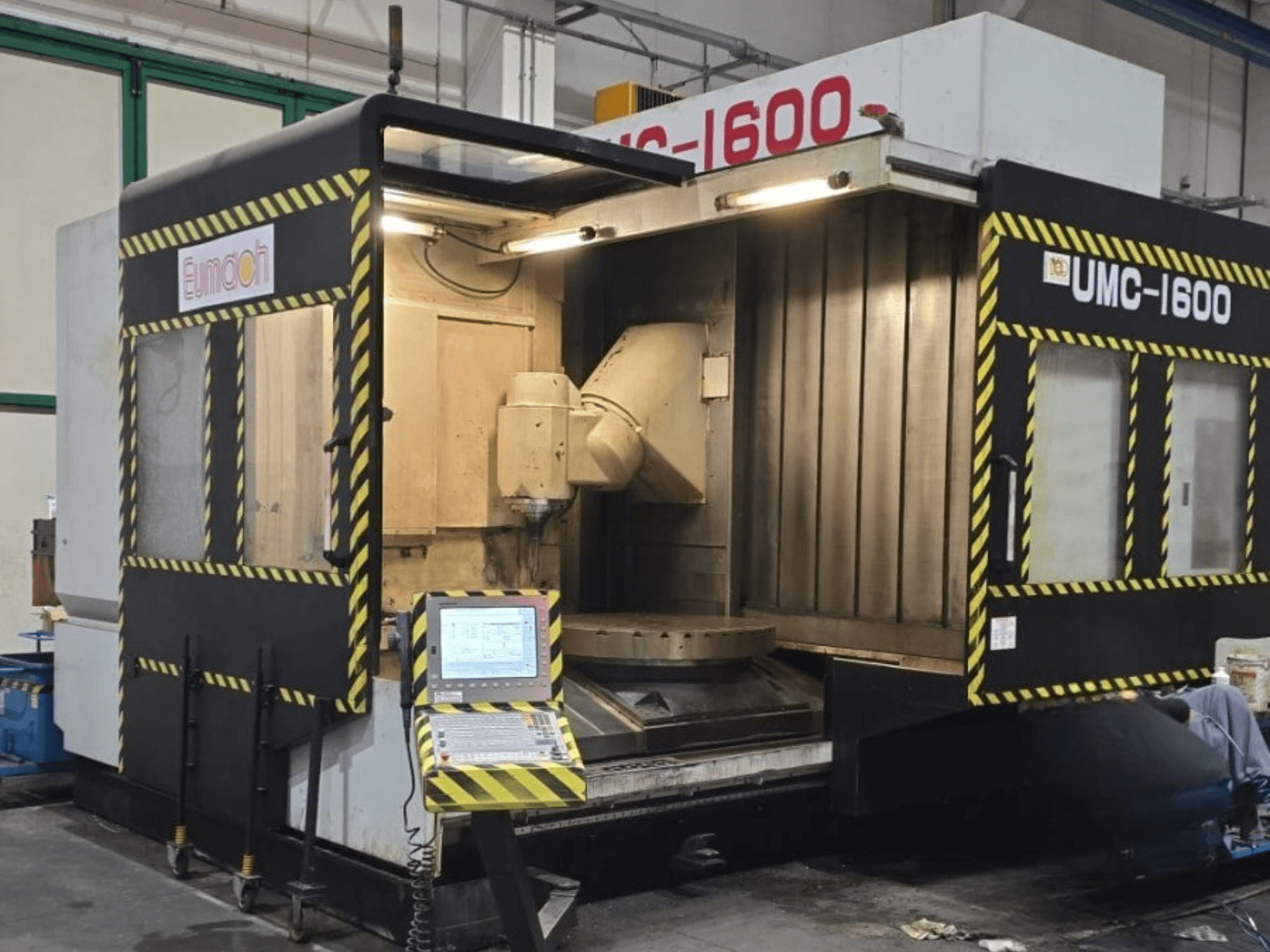

Eumach - UMC-1600IT-MIL-EUM-2020-00001

• CE sertifikāts: Jā

Pārvietošanās un padeve

• B ass pagrieziena diapazons: no +10° līdz −190°

• C-ass rotācija: 360°

• Ātrgaitas pārvietošanās X/Y/Z: 24 / 24 / 24 m/min

• Griešanas padeve X/Y/Z: 20 / 20 / 20 m/min

Rotācijas galds (C-ass)

• Galda diametrs: Ø1 320 mm

• Maksimālais galda apgriezienu skaits: 30 apgr./min

• Minimālais indeksēšanas solis: 0,001°

• Piedziņa: Tiešās piedziņas griezes momenta motors

• T-veida rievas: 13 rievas, izmērs 18H, solis 100 mm

• Galda augstums no grīdas: 1 085 mm

Pagriežamā galva (B-ass)

• Piedziņa: tiešās piedziņas griezes momenta motors

• Pagriešanās laiks vertikālā ↔ horizontālā virzienā: 3 s

• Pagriešanas diapazons: +10° / −190°

Vārpsta

• Jauda S1/S6: 37,4 / 54 kW

• Griezes moments S1/S6: 170 / 390 Nm

• Priekšējā vārpstas gultņa diametrs: 100 mm

• Attālums no vārpstas centra līdz kolonnai: 1 105 mm

• Vārpstas konuss: Jāapstiprina (dokumentācijā kā iespējamie norādīti HSK-A100, BT, CAT, SK50)

Darba attālumi

• Vertikālais attālums no vārpstas gala līdz galda virsmai: 150–1 200 mm

• Attālums no vārpstas centra līdz galda virsmai horizontālā virzienā: 100–1 150 mm

• Vertikālais attālums no vārpstas gala līdz galda centram: no −300 līdz 960 mm

• Horizontālais attālums no vārpstas centra līdz galda centram: no −250 līdz 1 010 mm

Automātiskais instrumentu mainītājs

• Tips: ar ekscentra sviru

• Maksimālais instrumenta diametrs: Ø150 mm

• Maksimālais instrumenta garums: 350 mm

• Instrumentu maiņas pozīcija: horizontāla

Vadīšanas sliedes un lodveida skrūves

• Lineāro vadu izmērs X/Y/Z: 55 / 55 / 55 mm

• Vadotņu skaits X/Y/Z: 4 / 2 / 2

• Vadības bloku skaits X/Y/Z: 8 / 4 / 6

• Lodskrūves diametrs X/Y/Z: Ø55 / Ø55 / Ø63 mm

• Lodīšu skrūves solis X/Y/Z: 16 / 12 / 12 mm

Elektriskie dati

• Spriegums: 400 V

• Frekvence: 50/60 Hz

• Pieslēgtā slodze: 80 kVA

Kontūrzīmējums apstiprina uzstādīšanas izmērus

Integrētās funkcijas/opcijas

• Vienlaicīga 5-asu apstrāde

• B ass pagriežamā galva ar tiešo piedziņu

• C-ass rotācijas galds ar tiešo piedziņu

• HEIDENHAIN iTNC 530 HSCI vadības sistēma ar RS-232 interfeisu

• Lineārās skalas uz X, Y, Z asīm

• Rotācijas enkoderi uz B un C asīm

Tiek gaidīts apstiprinājums (informācija par mašīnu)

• Precīzs vārpstas konuss

• Darba stundu skaits

• Vārpstas darba stundas

• Apstiprinājums, ka šajā konkrētajā mašīnā ir uzstādīts 60 instrumentu magazīns un viss uzskaitītais aprīkojums

Papildu aprīkojums

• Ķēdes tipa skaidu konveijers

• Divi skrūvveida skaidu transportieri

• Pilnīgs šļakatu aizsargs ar jumtu (apvalks)

• Programmējama dzesēšanas šķidruma sistēma

• Vārpstas gaisa pūtiens

• Spindeles ūdens dzesētājs (chiller)

• Darba apgaismojums

• Mašīnas stāvokļa indikators

• Mašīnas un vadības rokasgrāmatas

• Instrumentu kaste

• Mašīnai pievienoti aptuveni 40 HSK-100 instrumentu turētāji.

Jāapstiprina (piederumi)

• Dzesēšanas šķidruma padeve caur vārpstu (CTS)

• Saskares zonde (detaljas zondēšana)

• Instrumentu mērīšanas sistēma (instrumentu iestatītājs)

• Pilns iekļauto instrumentu turētāju un piederumu saraksts
