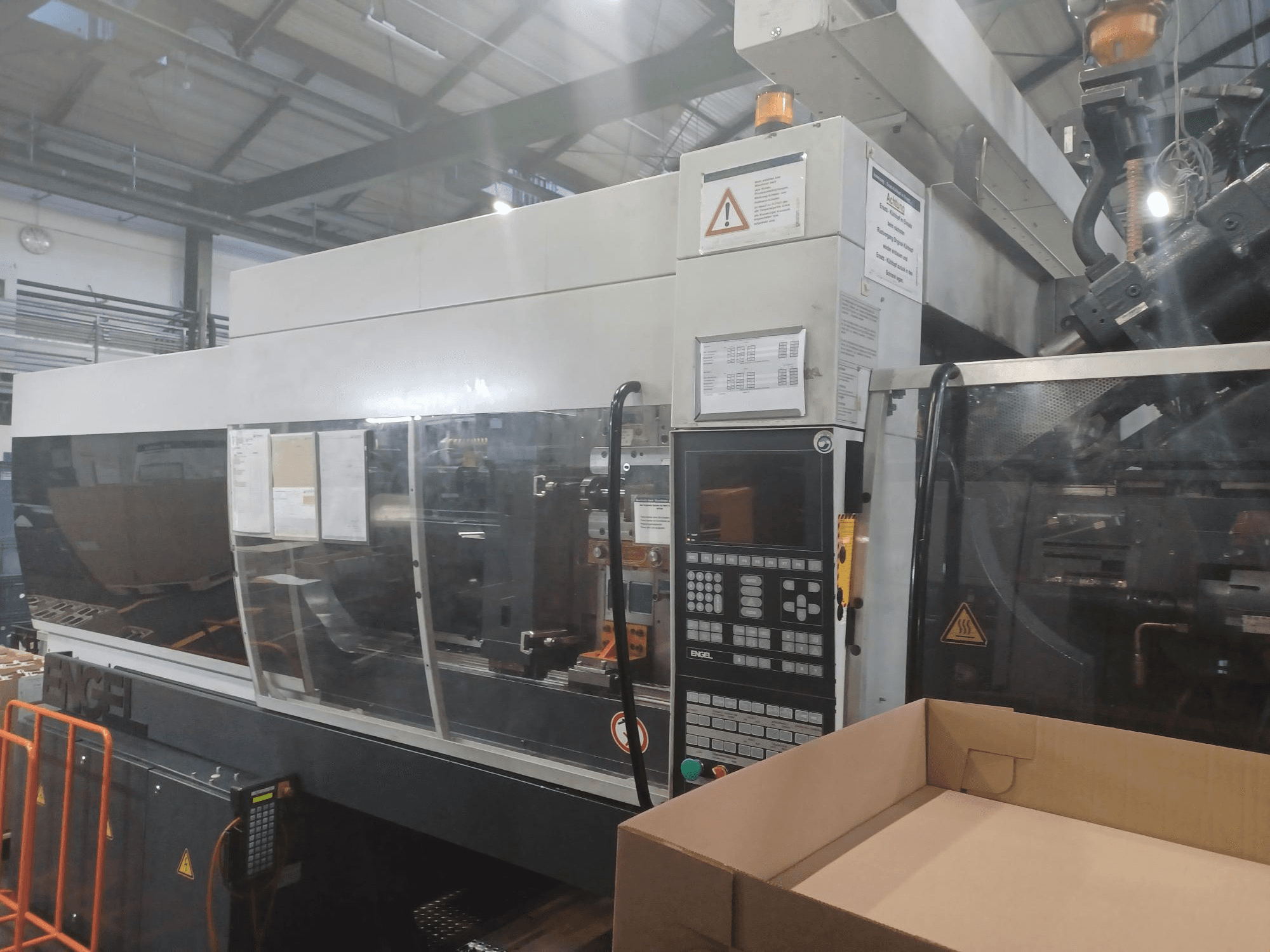

Engel - ES650H/200W-200HL-2FDE-INJ-ENG-2004-00006

• Konfigurācija: 2K (divkomponentu iesmidzināšanas iekārta)

• Spīlēšanas bloks:

  • Plates izmēri (H x V): 920 x 760 mm

  • Veidņu uzstādīšanas augstums (min): 500 mm

  • Atvēršanas gājiens: 750 mm

  • Maks. dienas gaisma (plates attālums): 1150 mm

  • Maksimālais veidnes svars: 3000 kg (1500 kg uz katru pusi)

  • Izstumšanas gājiens: 10 mm: 150 mm

  • Izstumšanas spēks: 80 kN

  • Korpusa vilkšana: 3 (izmetēja pusē)

  • Centrēšanas gredzena diametrs (izmetēja pusē): 200 mm (ektora diametrs)

• 1. iesmidzināšanas bloks (primārais - 650H):

  • Skrūves diametrs: 40 mm

  • Iesmidzināšanas spiediens: 1946 bāri

  • Izšļirces tilpums (izsmidzināts): 251 ccm

  • Šāviena svars (PS): 1,5 kg: 216 g

  • Skrūves ātrums: 290 apgr./min

  • L/D attiecība: 20

  • Sprauslas rādiuss: 15 mm

• 2. iesmidzināšanas bloks (sekundārais - 200 W):

  • Skrūves diametrs: 25 mm

  • Iesmidzināšanas spiediens: 2089 bar

  • Izsmidzināšanas tilpums (izsmidzināts): 1,5 mm: 69 ccm

  • Šāviena svars (PS): 60 g

  • Skrūves ātrums: 480 apgr./min

  • L/D attiecība: 24

• Saskarnes/vadība: Drukas saskarne; pieejama procesa vadība

Papildu aprīkojums

• Robotu sistēma: ERC 23/1-E lineārais robots

  • X ass gājiens: 500 mm

  • Y ass gājiens: 500 mm: 1000 mm

  • Z ass gājiens: 1000 mm: 1600 mm.

• Karstā celiņa vadība: 16 zonu
