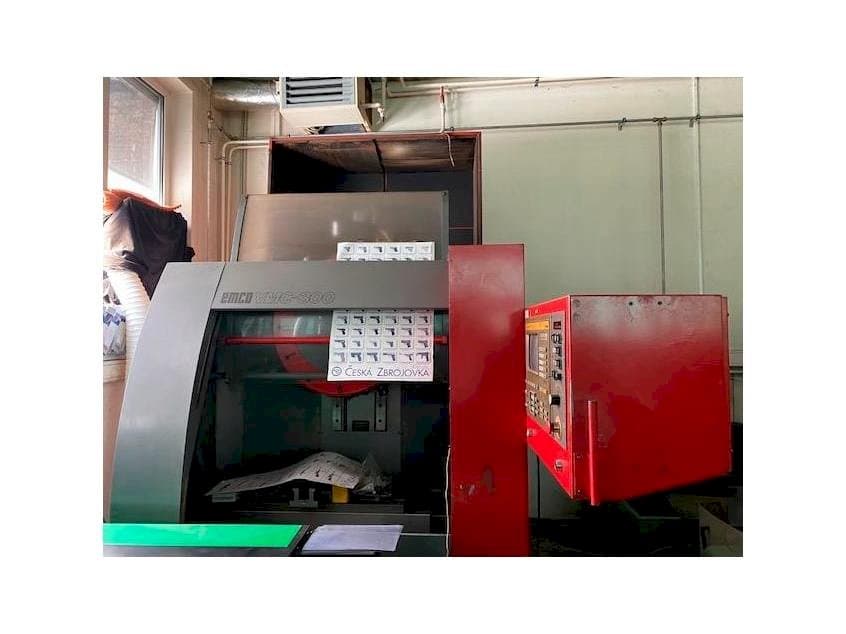

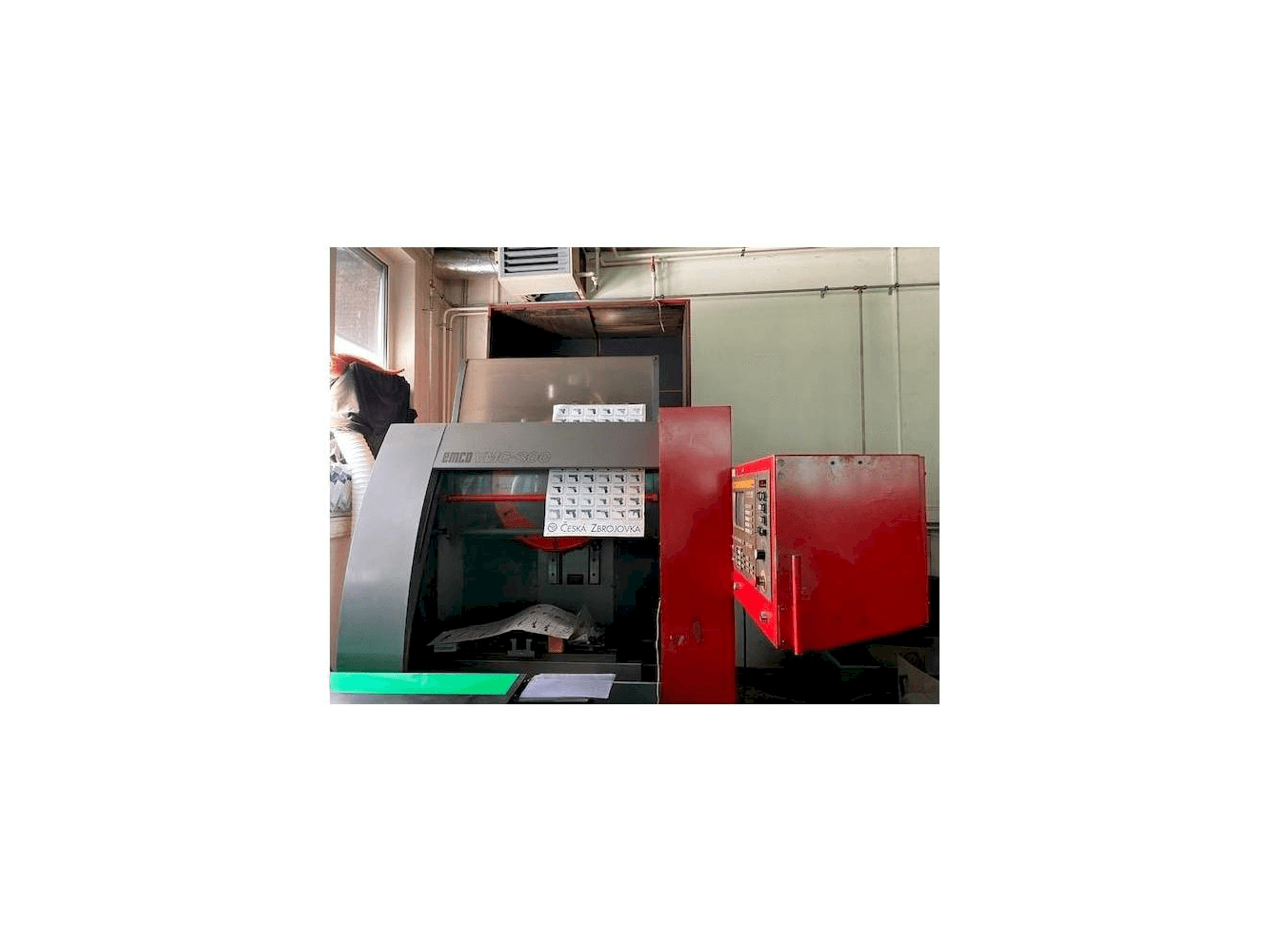

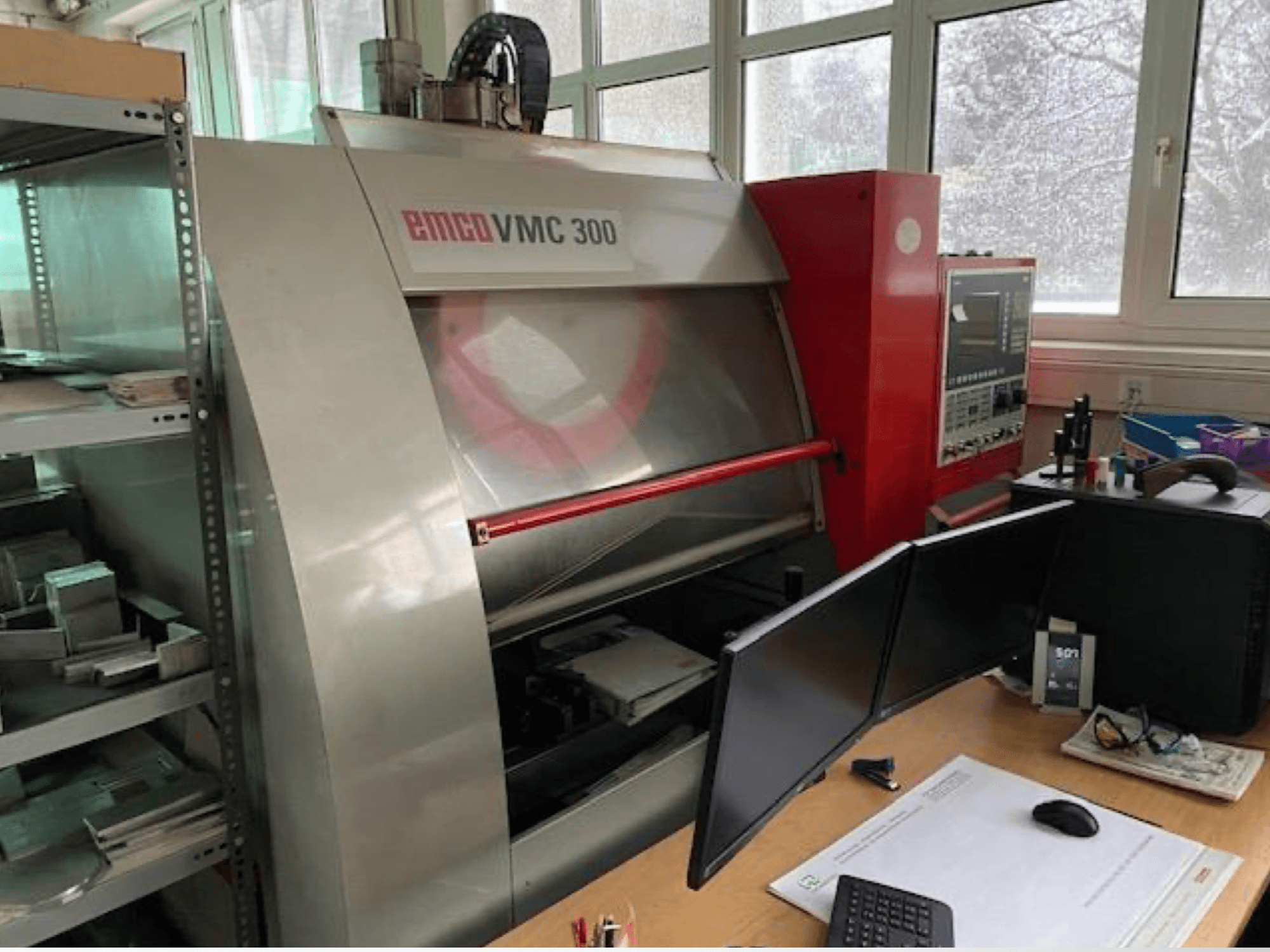

EMCO - VMC 300AT-MIL-EMC-2003-00001

• Pieejamas 2 vienības (viena jaunāka un viena vecāka) ar dažādu ražotāju vadības sistēmām

• Attālums no vārpstas gala līdz darbgaldam: 210 – 450 mm

• T-veida rievu skaits: 3

• T-veida rievu platums: 14 mm

• T-veida rievu attālums: 100 mm

• Vārpstas gultņa diametrs: Ø60 mm

• Gultņa tips: leņķa kontaktu lodīšu gultnis

• Instrumenta konuss: SK40 (DIN 69871 / ISO 7388-I)

• Stieņa skrūve: M16 (DIN 69872 / ISO 7388-II)

• Automātiska instrumenta fiksēšana

• Instrumenta fiksēšanas spēks: 6 000 N

• Vārpstas izvirzījums: 330 mm

• Vārpstas motora jauda: 9 / 11 kW (100 % / 60 % darba cikls)

• Vārpstas apgriezienu skaits (opcija): 0 – 8 000 apgr./min

• Maksimālais griezes moments: 100 Nm (5 000 apgr./min.) / 78 Nm (8 000 apgr./min. opcija)

• Trokšņa līmenis: 72 dB(A) pie 5 000 apgr./min

• Frēzēšanas jauda tēraudā (16MnCr5 – 790 N/mm²): 220 cm³/min

• Maksimālā urbšanas jauda tēraudā: Ø25 mm

• Maksimālā vītņu griešanas jauda tēraudā: M20

• Maiņstrāvas servodzinēji ar lodveida skrūvspindļiem

• Padeves ātrums (X/Y/Z): 0,01 – 12 000 mm/min

• Ātrgaitas pārvietošanās (X/Y/Z): 12 m/min

• Piespiešanas spēks X/Y: 6 000 N

• Piespiešanas spēks Z: 8 800 N

• Izšķirtspēja: 0,001 mm

• Instrumentu turētājs: cilindriskais ar virziena loģiku

• Automātiskais instrumentu mainītājs

• Maksimālais kopējais instrumentu svars magazīnā: 36 kg

• Maksimālais instrumenta diametrs: 100 mm

• Maksimālais instrumenta garums: 220 mm

• Instrumentu maiņas laiks: T1: 5,8 s / T2: 3,9 s / T3: 3,9 s

• Laiks no viena apstrādes cikla līdz nākamajam (VDI 2852): T1: 8,9 s / T2: 7,0 s / T3: 7,0 s

• Dzesēšanas šķidruma tvertnes tilpums: 100 L

• Dzesēšanas šķidruma sūkņa caurplūde: 10 L/min

• Maksimālais dzesēšanas šķidruma spiediens: 3,7 bar

• Dzesēšanas šķidruma padeve: 4 ārējie sprauslas

• Automātiska centrālā eļļošana vadceļiem un lodveida skrūvspindļiem

• Galvenā vārpstas gultņi ar smērvielas eļļošanu

• Elektropiegāde: 3/PE ~ 400 V / 50–60 Hz

• Maksimālais sprieguma svārstību diapazons: +5 % / -10 %

• Pieslēgtā slodze: 15 kVA

• Nominālā strāva: 22 A

• Maksimālā strāva: 25 A

• Galvenā drošinātāja strāva: 35 A (lēnās darbības)

• Nepieciešamā īsslēguma jauda: 1600 kVA

• Pneimatiskās sistēmas spiediens: 5 – 10 bar

• Minimālā gaisa plūsma: 750 L/min

• Vidējais gaisa patēriņš: 180 L/min

Papildu aprīkojums

• Automātiskais 12 pozīciju instrumentu mainītājs

• Automātiska centrālā eļļošanas sistēma

• Dzesēšanas sistēma ar 4 ārējiem sprauslu uzgaļiem

• Automātiska instrumentu nostiprināšanas sistēma

• SK40 vārpstas savienojums

Mašīnas priekšrocības:

• Uzticams 12 pozīciju automātiskais instrumentu mainītājs

• Integrēta automātiskā eļļošanas sistēma vadceļiem un lodveida skrūvspindļiem
