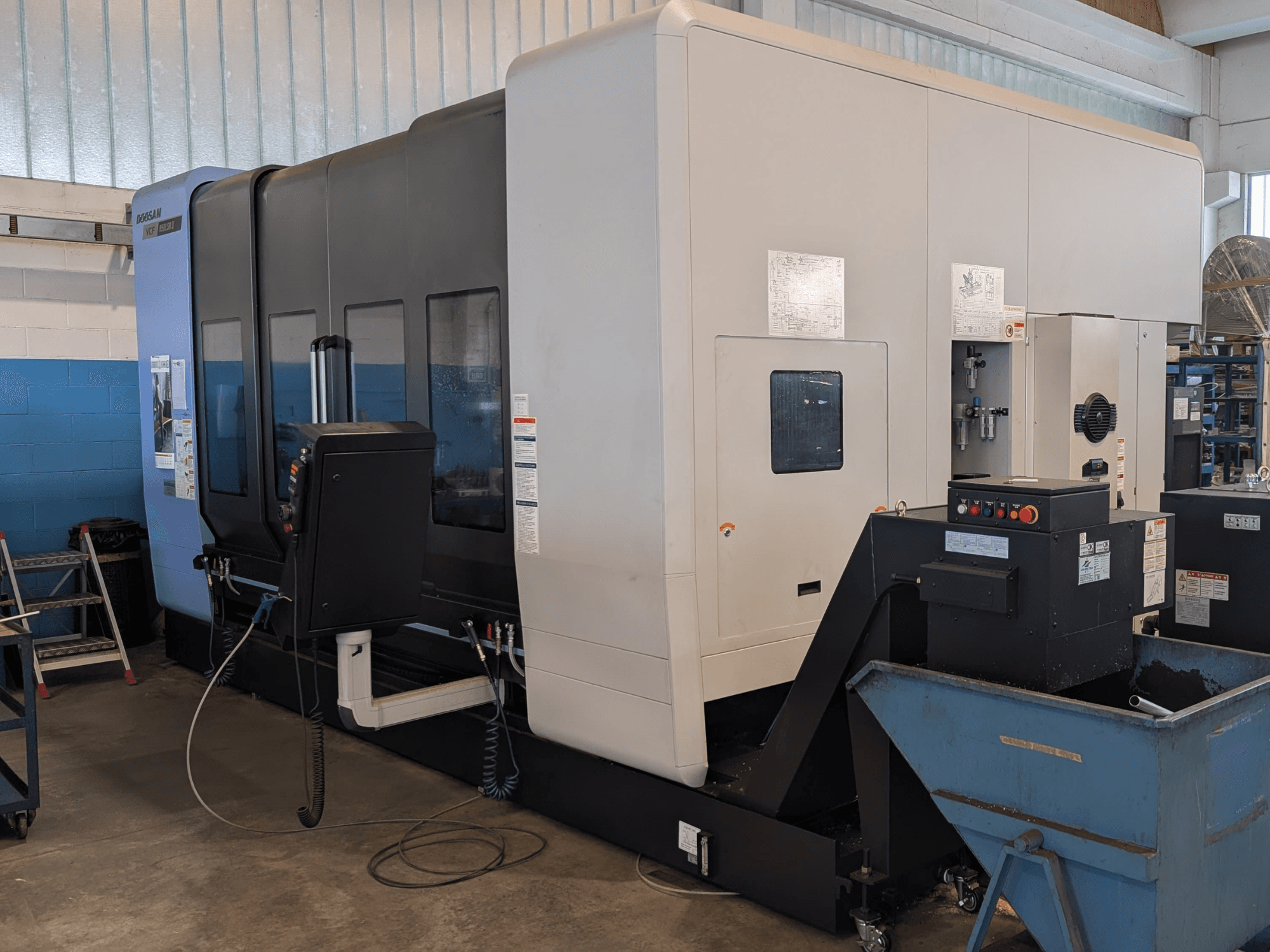

DOOSAN - VCF850LSR-II IT-MIL-DOO-2021-00002

• Darbības laiks: aptuveni 2 500 faktiskās stundas

• Pārvietojumi:

  • B-ass: ±110°

  • C-ass: ±360°

• Ātrgaitas pārvietošanās (X/Y/Z): 40 / 40 / 40 m/min

• Maksimālā darba pārvietošanās ātrums (X/Y/Z): 20 000 mm/min

• Vārpsta:

  • Jauda: 24 / 30 kW

  • Maksimālais griezes moments: 121 / 155 Nm

  • Konuss: ISO 40, divkāršs kontakts

• Instrumentu magazīna:

  • Ietilpība: 60 instrumenti

  • Maksimālais instrumenta diametrs: 76 mm (130 mm, ja blakus esošās pozīcijas ir brīvas)

  • Maksimālais instrumenta garums: 300 mm

  • Laiks no viena instrumenta līdz nākamajam: 5,5 s

  • No skaidas līdz skaidai: 13 s

• Darba gabala stiprinājums/galds:

  • Fiksēts galds: 3 500 × 870 mm, maksimālā slodze 3 500 kg

  • Rotējošais galds: Ø 800 mm, maksimālā slodze 1 200 kg

  • Maksimālais detaļas diametrs: 1 050 mm

  • Maksimālais detaļas augstums: 680 mm (vertikāli) / 1 095 mm (horizontāli)

• Mērīšana: absolūtās lineārās skalas X/Y/Z virzienos

• Īpašības: Noņemamas centrālās durvis; iespēja veikt svārsta apstrādi

• Komunikācijas:

  • Elektroapgāde: 400 V / 3 fāzes + zemējums

  • Nepieciešamā jauda: 63 kVA

  • Saspiests gaiss: 6 bar

  • Dzesēšanas šķidruma tvertnes tilpums: 560 l

• Stāvoklis: Ļoti labi uzturēts

• Darbības stāvoklis: Ražošanā / darbojas ar strāvu

• Papildus: Pēc pieprasījuma pieejami video ar laika zīmogu

• Pārvadāšana: Pēc ziņām var pārvadāt vienā gabalā

Papildu aprīkojums

• Augstspiediena dzesēšanas šķidruma padeve caur vārpstu, 70 bar

• Dzesēšanas šķidruma filtrēšana ar ciklonu

• Skaidu konveijers

• Renishaw RMP-60 detaļas zonde

• Renishaw RTS instrumentu iestatīšanas sistēma

• Oriģinālā kinemātiskā kalibrēšanas lodīte

• Heidenhain paplašināto funkciju komplekts 1

• Heidenhain paplašināto funkciju komplekts 2

• Dinamiskā sadursmju uzraudzība (DCM)

• Atdalīšanas funkcija

• DXF konvertētājs

• 3D instrumenta trajektorijas vizualizācija

• 3D apstrādes simulācija

• CAD skatītājs

• Automātiskā eļļošanas sistēma

• Hidrauliskais bloks

• LED darba zonas apgaismojums

• 3 krāsu brīdinājuma lampa

• CE dokumentācija

• Mašīnas lietošanas rokasgrāmatas
