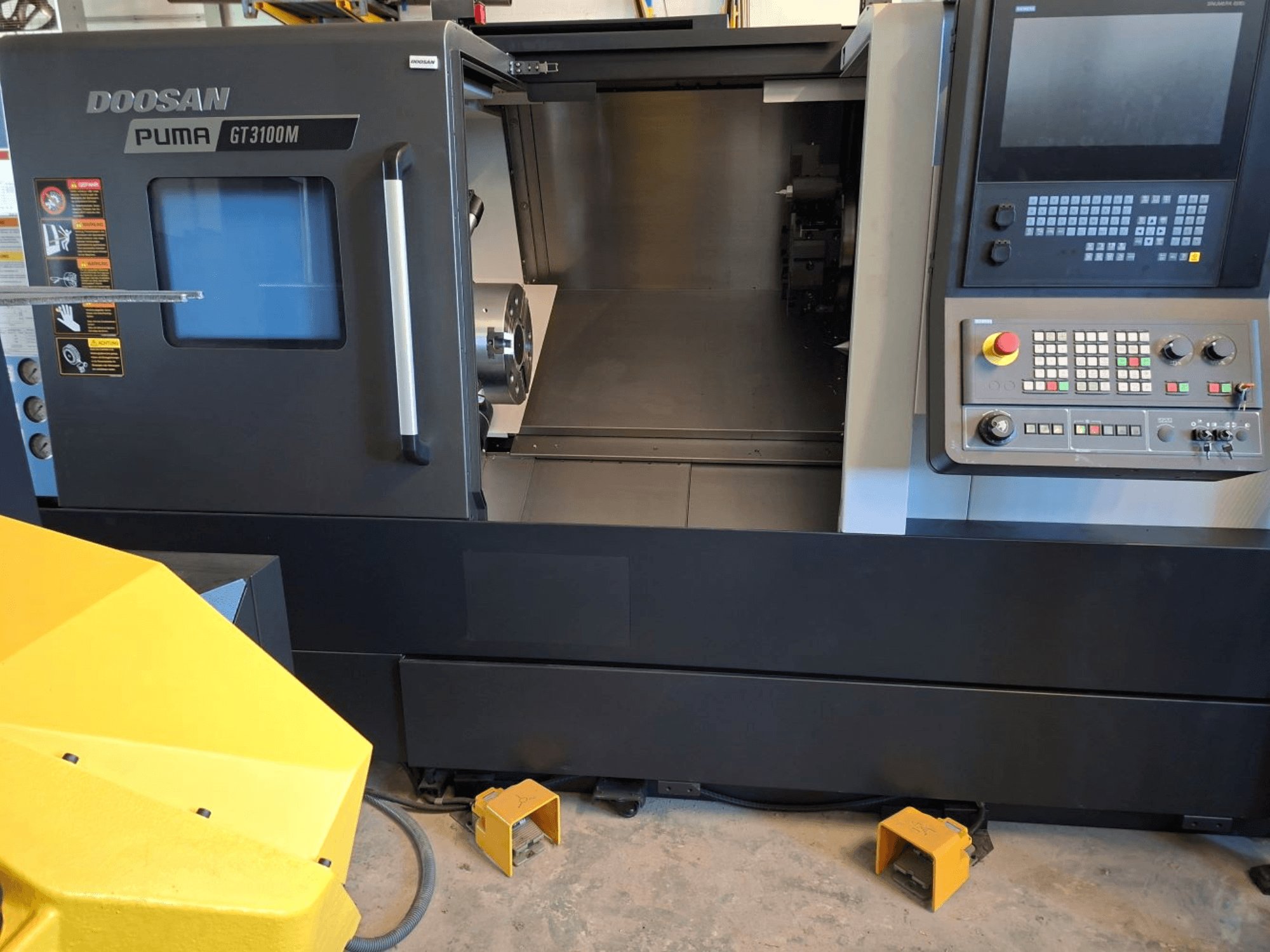

DOOSAN - Puma GT 3100 M DE-TUR-DOO-2022-00003

• Siemens S828D vadības skārienekrāns ar ShopTurn 15 collu displeju

• 3 asu CNC horizontālās virpošanas darbgalds ar piedziņas instrumentiem un konveijeru

• C ass galvenais vārpsta: 360° izšķirtspēja 0,001°

• C ass ātrums: 200 apgr./min

• C ass griezes moments: aptuveni 1162 Nm

• Pagrieziena diametrs virs gultnes: 1,5 mm: 720 mm

• Šūpoļu diametrs virs šķērsslīdņa: 7,5 mm: 590 mm

• Maksimālais griešanās diametrs: 376 mm

• Maksimālais apgriešanās garums: 725 mm

• Galvenās vārpstas caurums: 115 mm

• Stieņa ietilpība: 103 mm

• Vārpstas priekšgals: ASA A2-11

• Maksimālais griezes moments: aptuveni 1112 Nm

• Ātrā kustība pa X asi: 24 m/min.

• Ātrā kustība pa Z asi: 30 m/min

• Padeves spēks pa X asi: 9465 N

• Z ass padeves spēks: 17379 N

• Trīsžokļa jaudas skavas diametrs: 305 mm ar mīkstām spailēm

• 12 staciju instrumentu revolveris ar BMT65P instrumentu turētājiem

• Maksimālais darbināmā instrumenta griešanās ātrums: 5000 apgr./min.

• Dzenošā instrumenta jauda: aptuveni 7,7 kW

• Dzenošā instrumenta griezes moments: aptuveni 75 Nm

• Paliktnis ar frēzes diametru: 100 mm

• Pildes gājiens: 20 mm: 100 mm

• Hidrauliskā iespīlēšanas sistēma ar dobu cilindru

• Monobloka čuguna darbagalds, Meehanite konstrukcija

• 30° slīpās gultnes konstrukcija

• Rūdītas un slīpētas vadotnes ar zemas berzes pārklājumu

• Automātiska centrālā eļļošana

• Dzesēšanas šķidruma sistēma: 7 bāru spiediens

• Dzesēšanas šķidruma tvertnes tilpums: aptuveni 235 litri

• Hidrauliskā tvertne: aptuveni 20 litri

• Pilnībā norobežota darba zona ar apgaismojumu

• Stieņu padeves saskarne

• Eļļas skimeris

• Elektroniskais drošības sajūgs X un Z asīm

• Elektriskais savienojums: 400 V, 3 fāzes, 50 Hz

• Kopējā jauda: aptuveni 47 kVA

Papildu aprīkojums

• PAPILDU: HALTER LoadAssistant Universal Big 70 (robots)

  • Doosan Universal Big 70 satvērējs

  • Pagriešanas stacija

  • Apstrādājamo detaļu balsts

  • Pamatplāksne 23 mm / 175 mm Big 70

  • Mašīnas saskarnes kārba
