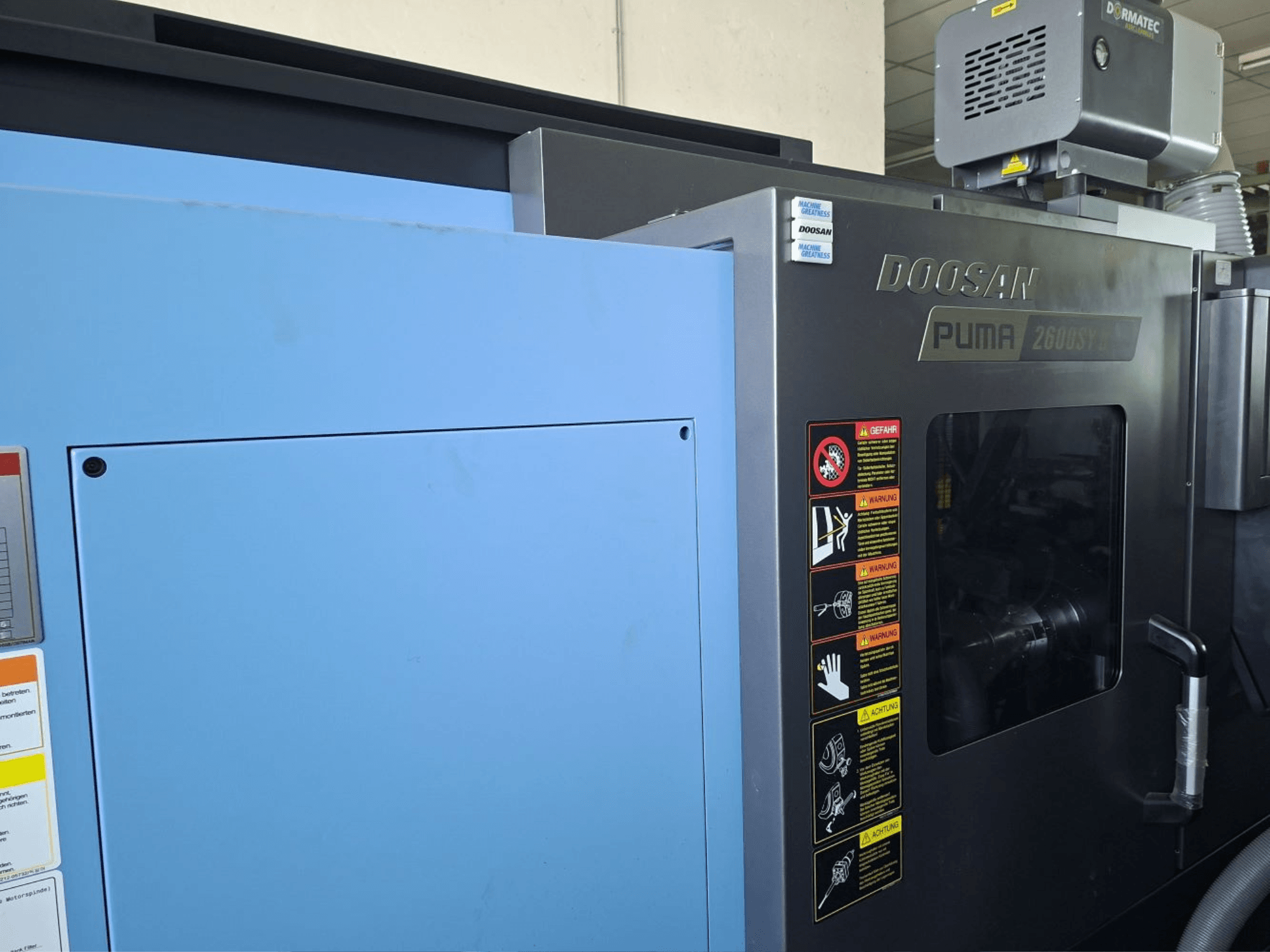

DOOSAN - PUMA 2600 SY IIDE-TUR-DOO-2022-00002

• Siemens S828D Vadības skārienekrāns ar 15 collu ShopTurn displeju

• 6 asu konfigurācija ar piedziņas instrumentiem, Y asi un apakšvērpsti.

• Galvenā un sekundārā vārpsta kā iebūvētas motora vārpstas

• Cilindriskais rullīšu gultnis, precizitātes klase P4, eļļošana uz mūžu

• Galvenās vārpstas skavas diametrs 255 mm

• Apakšvārpstas skavas diametrs 175 mm

• Dobi iespīlēšanas ierīce, hidrauliski darbināma

• Dobi iepresēšanas cilindrs

• 24 staciju instrumentu revolveris (BMT65P interfeiss)

• Automātiska instrumentu mērīšanas rokas, elektriski grozāma

• Dinamiska vārpstas apgriezienu regulēšana

• Pretvārpsta ar konveijera funkciju

• Dzesēšanas šķidruma plūsma maks. 448 l minūtē

• Eļļas plūsma 336 L minūtē

• Elektroniskais drošības sajūgs X un Z asīm

• Darba laukuma šūpoles virs gultnes 780 mm

• Virziena šūpoles 630 mm

• Maksimālais griešanās diametrs 255 mm

• Maksimālais virpošanas garums 760 mm

• Stieņa ietilpība 76 mm

• Maksimālais apstrādājamās detaļas svars, ieskaitot turētāju 250 kg

• Galvenās vārpstas urbums 91 mm

• Maksimālais griezes moments aptuveni 706 Nm

• Apakšvārpstas urbums 52 mm

• Vārpstas griešanās ātrums līdz 6000 apgr./min

• Motora jauda aptuveni 18,5 kW

• Griezes moments aptuveni 118 Nm

• C ass galvenais vārpsta: 360° izšķirtspēja 0,001°, apgriezienu skaits 200 apgr./min, griezes moments aptuveni 1508 Nm

• C ass apakšvārpsta: 360° izšķirtspēja 0,001°, apgriezienu skaits 200 apgr./min, griezes moments aptuveni 121 Nm.

• Turrelis: 12 piedziņas instrumentu stacijas no 24

• Maksimālais darbināmā instrumenta apgriezienu skaits 5000 apgr./min.

• Dzenošā instrumenta jauda aptuveni 7,5 kW

• Dzenošā instrumenta griezes moments aptuveni 50 Nm

• X un Z ātrgaitas pārvietošanās aptuveni 30 m/min; Y aptuveni 10 m/min.

• Gultas leņķis 30°

• Dzesēšanas šķidruma tvertnes tilpums aptuveni 220 litri

• Dzesēšanas šķidruma sūkņa spiediens 7 bāri

• Hidrauliskā tvertne aptuveni 20 litri

• Centrālā eļļošanas automātiskā sistēma

• Elektriskais pieslēgums maiņstrāva 380 V, 3fāzes, 50/60 Hz

• Kopējā jauda aptuveni 69,27 kVA

Papildu aprīkojums

• LNS atvāžamais lentveida skaidu konveijers, labajā pusē, bez filtrēšanas

• Dormatec AF-30P eļļas miglas ekstrakcijas sistēma

• Urbšanas stieņu turētāji, diametrs no 50 mm līdz 25 mm

• Dubultie urbjmašīnu turētāji, diametrs 32 mm

• Reducējošo uzmavu komplekts: 40/10, 40/12, 40/16, 40/20, 40/25, 40/32

• U veida urbšanas reducējošās uzmavas: 40/20, 40/25, 40/32

• Divi Eppinger piedziņas instrumentu turētāji BMT65P, taisni, ar ārējo dzesēšanu
