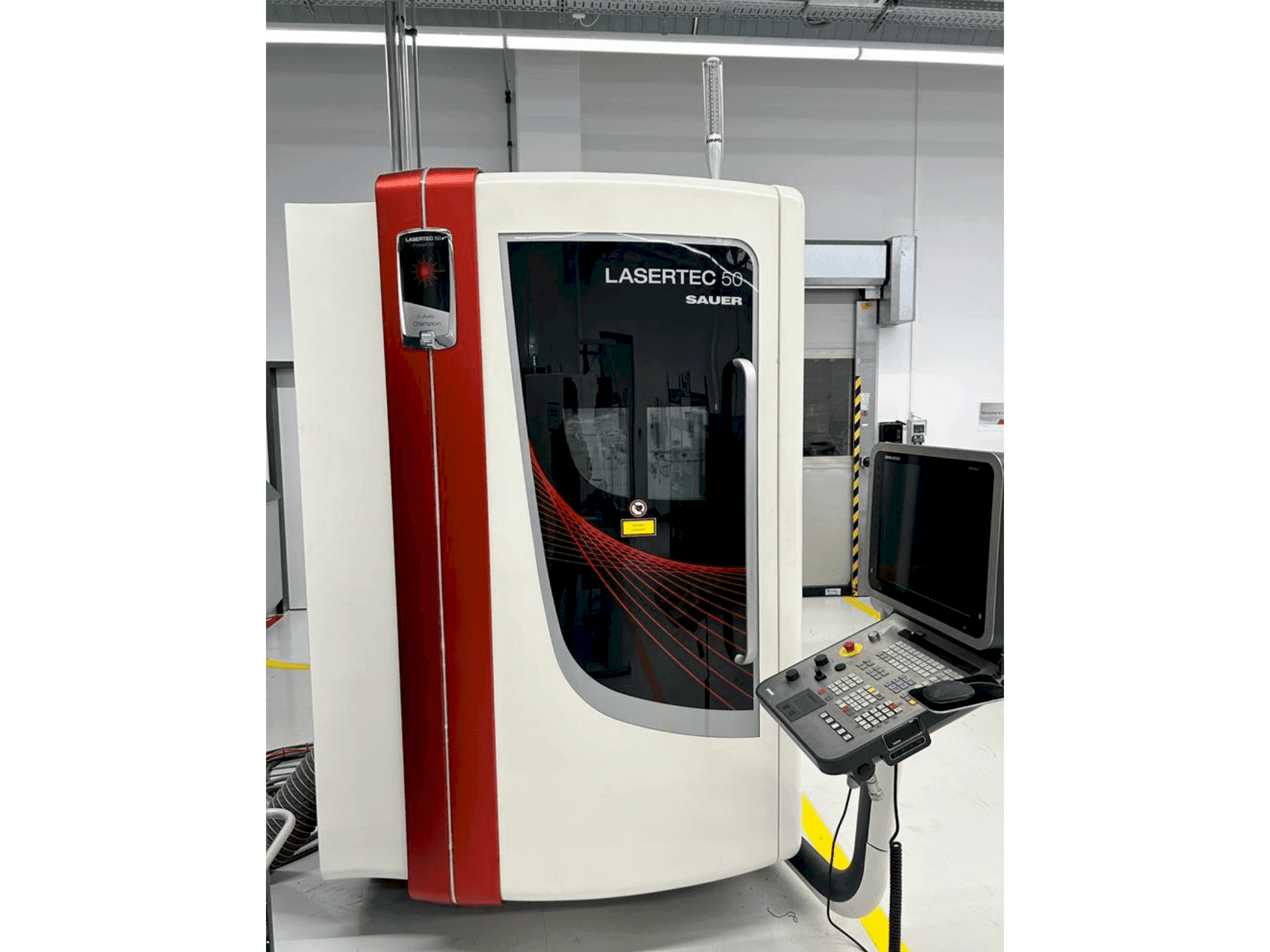

DMG - SAUER LASERTEC 50DE-MIL-DMG-2010-00002

Papildu aprīkojums

• LASAG FLS 352A lāzers (2011)
• Keller L-CUT-1-P2-B60-V ekstrakcijas sistēma (2010)
• KKT OLB 10 SA dzesētājs (2014)

Mašīnas priekšrocības

Kvalitatīvas mašīnas priekšrocības

• Pcd/cbn sagatavju griešana trīs līdz piecās asīs: 10x ātrāk, salīdzinot ar stieples edm
• Pcd / cbn ieliktņu lāzergriešana 2d un tieši uz kāta instrumenta
• 5 asu precīza mašīna ar lineāro piedziņu x/y, lai paātrinātu > 1g
• Ļoti dinamiski griezes momenta motori abās rotācijas asīs (b un c ass)
• Augsta pozicionēšanas precizitāte ≤ 8 μm
• Ccd kamera un 3d skārienzonde ātrai iestatīšanai
• Lietotājam draudzīgs siemens 840d solutionline ar īpašām programmatūras funkcijām
• Ļoti laba lāzera pieejamība regulēšanas un apkopes darbiem
• Īpaša procesa gāze netiek izmantota. Nepieciešams tikai 6 bāru saspiests gaiss
• Mašīna var strādāt ar 5 asīm vienlaicīgi

Tehniskās mašīnas priekšrocības

• Pamata iekārta: cnc lāzera precizitātes iekārta // lasertec 50 precisiontool 500 mm x 500 mm x 700 mm traversa trajektorija // šķērsslaids ar lineārajām piedziņām // vertikālā ass (z-ass) ar lineārām vadotnēm un lodveida skrūvju piedziņu // pilns korpuss ( lāzeraizsardzības klase 1) ar 1 lāzera drošības logu // ciets mašīnas pamatnes rāmis izgatavots no minerāllējuma // lasag nd:yag laser fls (300 vati) // apstrādes galviņa (100 mm fokusa attālums) // motorizēts paplašinātājs 1-6 reizes // stieņa kvalitāte
• Vadības bloks: 3d ceļa vadība // siemens 840 d solutionline
• Darba galds: nc grozāms rotējošais galds // ļoti dinamisks un precīzs // ar diviem griezes momenta motoriem sagatavēm ar diametru līdz 200mm // maks. Slodze līdz 14 kg
• Darba galda iespējas: ks stiprinājuma atloks // hsk-63 ar radiālo un leņķisko izlīdzināšanu manuālai iespīlēšanai klienta paletes iespīlēšana 200 x 280 mm // paletei nepieciešams hsk-63 turētājs
• Kamera caur staru trajektoriju ar zoss kakla led krītošās gaismas avotu // sadursmes slēdzis apstrādes galviņai (3 asu darbība)
• Vadības iespējas: 5 asu transformācija // elektroniskais rokrats // programmējams procesa gāzes spiediens
• Mg signāllampiņas displejs ar 4 mašīnas statusiem: "programma aktīva", "lāzera brīdinājums", "kļūda", "iestatīšanas režīms"
• 3d mērīšanas zonde renishaw omp 400 automātiski pagarinās
• Papildu lāzeraizsardzības logs 297 mm x 210 mm // ekstrakcijas iekārta ar sekundāro filtru // dzesēšanas iekārta lāzera fls un lineārajiem motoriem // ūdens-ūdens siltummainis
• Dmg elektroinstrumenti

Papildu informācija

Mašīna pašlaik tiek ražota, bet tūlīt pieejama
