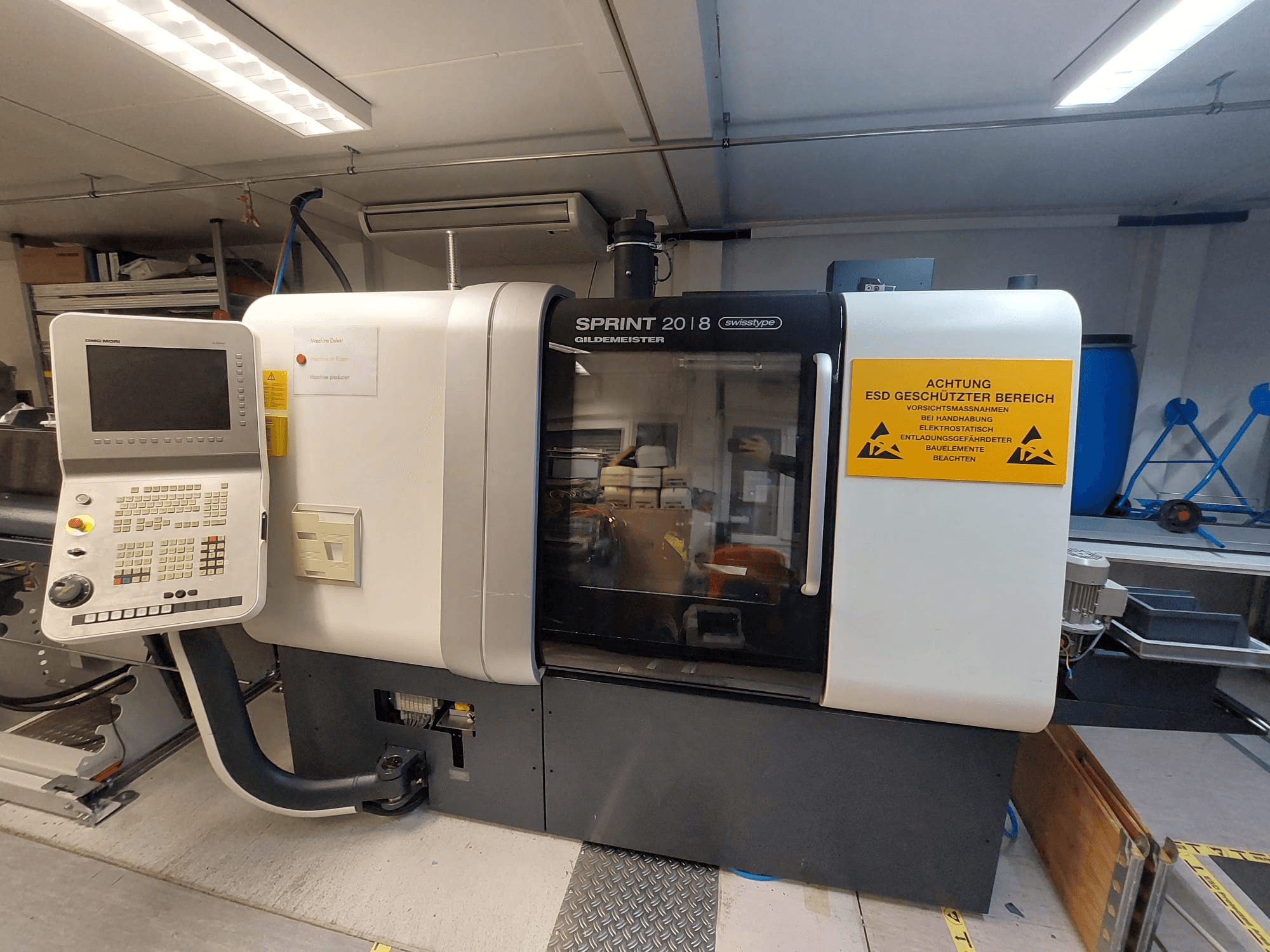

DMG MORI - Gildemeister Sprint 20/8 LinearDE-TUR-DMG-2016-00004

• Vadība / CNC: Fanuc 31i ar 15" TFT krāsu monitoru

• CNC sistēma: Fanuc 31i

• Asis: 6+2 asis / kopā 8 asis

• Y asis: 2

• Kanāli: 2

• Vārpstas: 2

Vārpstas dati

• Maksimālais stieņa diametrs pretvārpstai: 20 mm (pēc izvēles 25 mm)

• Pretvērpes griezes ātrums maks: 10 000 apgr./min.

• Pretvārpstas jauda (S1): 3,7 kW

Gājieni / gājieni

• Z1 gājiens: 80 mm

• Z2 gājiens: 300 mm

• Ātrā kustība Y1: 40 m/min (30 m/min)

• Maksimālais paātrinājums X1: 10 m/s²

• Padeves spēks S1 asis Z1 / Z2 / X2 / Y2: 250 daN

• Pievirzes spēks S1 ass Y1: 500 daN

• Lineārās ass X1 padeves spēks: 60 daN

Slaids 1

• Virziens X1: 50 mm

• Gājiens Y1: 350 mm

• Instrumentu pozīcijas: 6 pozīcijas, 12x12 mm

• Piedziņas instrumenti: ESX16: 5, ieskaitot vārpstu.

Slaids 2

• X2 gājiens: 240 mm

• Ārējās instrumentu pozīcijas: 4 pozīcijas, 12x12 mm

• Instrumentu pozīcijas iekšpusē: 4 pozīcijas, Ø20 mm

• Piedziņas instrumenti: Ar ESX/16 (opcija): 5

Dzesēšanas šķidrums

• Dzesēšanas šķidruma tips: Emulsija:

• Dzesēšanas šķidruma tvertnes tilpums: 250 l

• Dzesēšanas šķidruma sūkņa jauda maks: 120 l/min.

• Dzesēšanas šķidruma spiediens: 1,5 bar

Elektriskie dati

• Elektriskais pieslēgums: 400 V ±10%

• Frekvence: 50 Hz

• Drošinātājs: 100 A

• Vadības spriegums: 24 V DC

• Apgaismes spriegums: 24 V līdzstrāvas

• Nominālā strāva: 86 A

• Nepieciešamā jauda: aptuveni 56 kVA

• Tīkla tips: Nepieciešams: TN-S

Aizsardzība / ekspluatācijas apstākļi

• Aizsardzības klases mašīna: AIZSARDZĪBAS KLASE: IP67

• Aizsardzības klase elektriskais skapis: KLASE: IP54

• Apkārtējās vides temperatūra: Temperatūra: +10 līdz +35 °C

• Maksimālais mitrums: 75%

• Uzstādīšanas augstums maks: 1000 m

• Trokšņa līmenis: <70 dBA

CNC funkcijas

• Mērīšanas sistēma: Metriskā vai collu

• Ieejas izšķirtspēja: 0,001 mm

• Padeves diapazons: 0,001 mm/apgriezienu līdz ātrai

• Padeves pārslēgšana: 0-120%

• Vārpstas ātrums: Programmējams apgriezienu skaits minūtē

• Vārpstas orientācija: M5 vai M19

• Koordinātu sistēmas: Kartēziskā, polārā, cilindriskā

• Nemainīgs virsmas ātrums: Jā

• Instrumentu programmēšana: Ar instrumentu datiem

• Instrumenta nobīžu atmiņa: 200 nobīžu

• Rādiusa kompensācija: G40 / G41 / G42

• Instrumentu kalpošanas laika uzraudzība: Jā (papildaprīkojums)

• Instrumentu uzraudzība: Slodzes uzraudzība (papildaprīkojums)

• Programmas glabāšana: 1 MB, līdz 1000 programmām

• Ethernet interfeiss: Jā

• Programmu ievade/izvade: Ethernet: Ethernet: 1: Iebūvējamās programmas: sērijveida, tastatūra, PCMCIA, USB

• Cikli: Virpošana, slīpēšana, rievu izgriešana, vītņgriešana, urbšana, daudzstūru virpošana

• Apakšprogrammu līmeņi: Līdz 4

• Slaidu sinhronizācija: Jā

• Mainīga programmēšana: Līdz 600 mainīgajiem

• Diagnostika: Integrēts PLC kāpņu displejs, osciloskops

• Displejs: 15" TFT LCD

• Valodas: Vairākas

Vispārīgi dati

• Mašīnas izmēri: 2200 x 1050 x 1770 mm

• Darbības stundas: 10 x 10 x 10 x 10 cm: 12,276 h

• Programmas darbības laiks: 4,426 h

• Pielietojums: Magnija apstrāde

Mašīnas īpašības

• Pneimatiskais ežektors

• Vārpstas sinhronizācija

• C ass

Papildu aprīkojums

• Skaidu transportieris

• Stieņu padeves galds
