DMG MORI - CLX 450 TC + Robo2goDE-TUR-DMG-2021-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

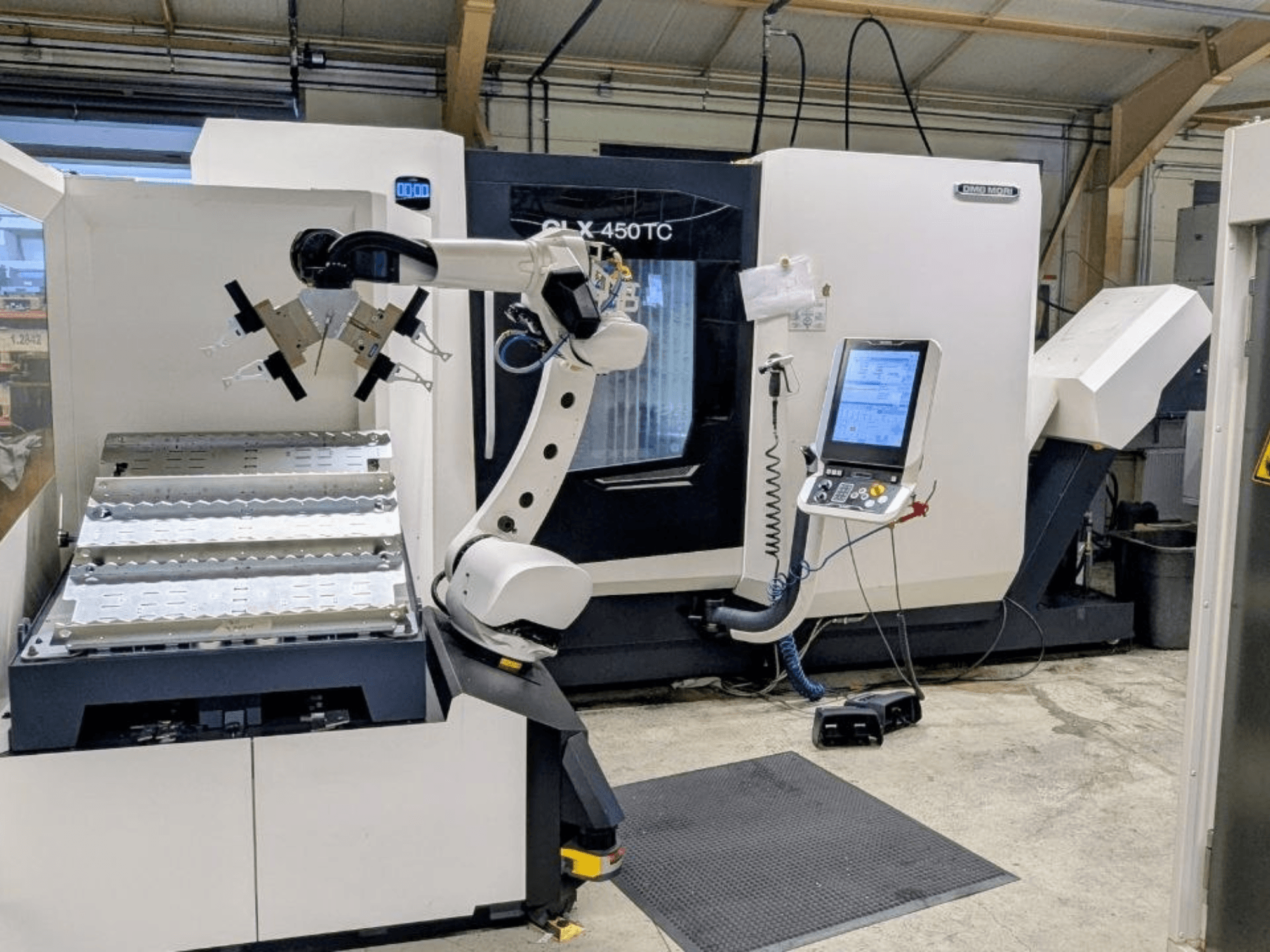

Šis 5-asu DMG MORI CLX 450 TC + Robo2go tika ražots 2021. gadā. Tam ir virpošanas diametrs virs gultnes 500 mm, virpošanas diametrs 400 mm un maksimālais virpošanas garums 1100 mm. Mašīna ir aprīkota ar jaudīgu frēzēšanas vārpstu, kuras apgriezienu skaits sasniedz 12 000 apgr./min., un instrumentu magazīnu ar 30 pozīcijām. Ja jūs meklējat augstas kvalitātes virpošanas iespējas, apsveriet iespēju iegādāties mūsu piedāvāto DMG MORI CLX 450 TC + Robo2go mašīnu. Sazinieties ar mums, lai uzzinātu vairāk.
Pārskats
- zīmols: DMG MORI
- gads: 2021
- MODELIS: CLX 450 TC + Robo2go
- ražošanas stundu skaits: 1992
- pielietojuma veids: Tekinimas
- Atrašanās vieta: Vācija
- iekārtas veids: Horizontālās virpošanas mašīnas
- vadības bloka zīmols: SIEMENS
Tehniskā informācija - DMG MORI CLX 450 TC + Robo2go
Vadības bloks
- Vadības marka: SIEMENS
- Vadības modelis: SINUMERIK 840D sl SLIMline
Izmēri
- Mašīnas augstums: 2470 mm
- Mašīnas garums: 5190 mm
- Mašīnas svars: 11200 kg
- Mašīnas platums: 2110 mm
Kustība
- Asu skaits: 5
- X ass pārvietošanās: 300 mm
- Y ass pārvietošanās: 500 mm
- Z ass pārvietošanās: 1100 mm
Tehniskās specifikācijas
- Pretvārpsta: Jā
- Piedziņas instrumenti: Jā
- Vārpstas jauda: 10.5 kW
- Vārpstas ātrums: 12000 RPM
- Vārpstas dzesēšana: Jā
- Instrumentu staciju skaits: 30
Papildus informācija
Stāvoklis: demonstrācijas/apmācības/izstādes iekārta
Vadība: Siemens SINUMERIK 840D sl SLIMline, 19" SLIMline multitouch displejs
Pagrieziena diametrs virs gultnes: 500 mm
Maksimālais virpošanas diametrs: 400 mm
Maksimālais virpošanas garums: 1100 mm
Stieņa diametrs: 65 mm
Galvenā vārpstas caurums: 87 mm
Priekšējā gultņa diametrs: 130 mm
Līkuma ātrums: 485 apgr./min
Vārpstas griezes moments (100 % slodze): 275 Nm
Vārpstas griezes moments (40 % slodze): 345 Nm
Frēzēšanas vārpstas savienojums: HSK-A63 (DIN 69893)
Frēzēšanas vārpstas apgriezienu skaits: līdz 12 000 apgr./min
Frēzēšanas vārpstas jauda (100 % slodze): 8,8 kW
Frēzēšanas vārpstas jauda (40 % slodze): 10,5 kW
Frēzēšanas vārpstas griezes moments (100 % slodze): 73 Nm
Frēzēšanas vārpstas griezes moments (40 % slodze): 90 Nm
Turēšanas griezes moments (bloķēts): 850 Nm
Pagrieziena leņķis: ±120°
Instrumentu magazīna: ķēdes tipa
Instrumentu ietilpība: 30 instrumenti
Maksimālais instrumenta diametrs: 78 mm
Maksimālais instrumenta diametrs ar blakus esošām brīvām vietām: 125 mm
Papildu aprīkojums, cena pēc pieprasījuma
Elastīga detaļu iekraušanas/izkraušanas sistēma „Robo2Go” ar 6-asu rūpniecisko robotu
Maināma detaļu uzglabāšanas sistēma ar paplātēm
Ietilpība: līdz 88 detaļām (Ø ≤ 60 mm); līdz 29 detaļām (Ø ≤ 125 mm)
Robota celtspēja: līdz 35 kg (moduļi: 10 / 20 / 35 kg)
Saspiedēja pamatne: trīsstūrveida ar izpūšanas sprauslu; manuāla spiediena regulēšana
3-žokļu satvērējs detaļām ar iekšējo/ārējo savienojumu
Minimālais detaļas garums: 20 mm
Ārējā diametra diapazons: Ø20–100 mm (atkarībā no moduļa)
Iekšējais diametra diapazons: Ø65–210 mm
3-žokļu satvērēja varianti vārpstas detaļām: Ø20–170 mm
Papildu 2-žokļu satvērēji patronu/vārpstas detaļām: Ø20–80 mm (vārpstas detaļas)
Paplātes: maksimālā slodze 500 kg; detaļas Ø20–170 mm; garums 120–950 mm; līdz 5 līmeņiem
Saskarnes: elektriskā saskarne Robo2Go, Profibus, papildu saspiests gaiss, papildu Ethernet
Atsevišķs vadības termināls; integrācija CELOS vadības sistēmā
Robota speciālais pārklājums: RAL 9010
Mašīna sagatavota integrācijai automatizācijas sistēmā
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
