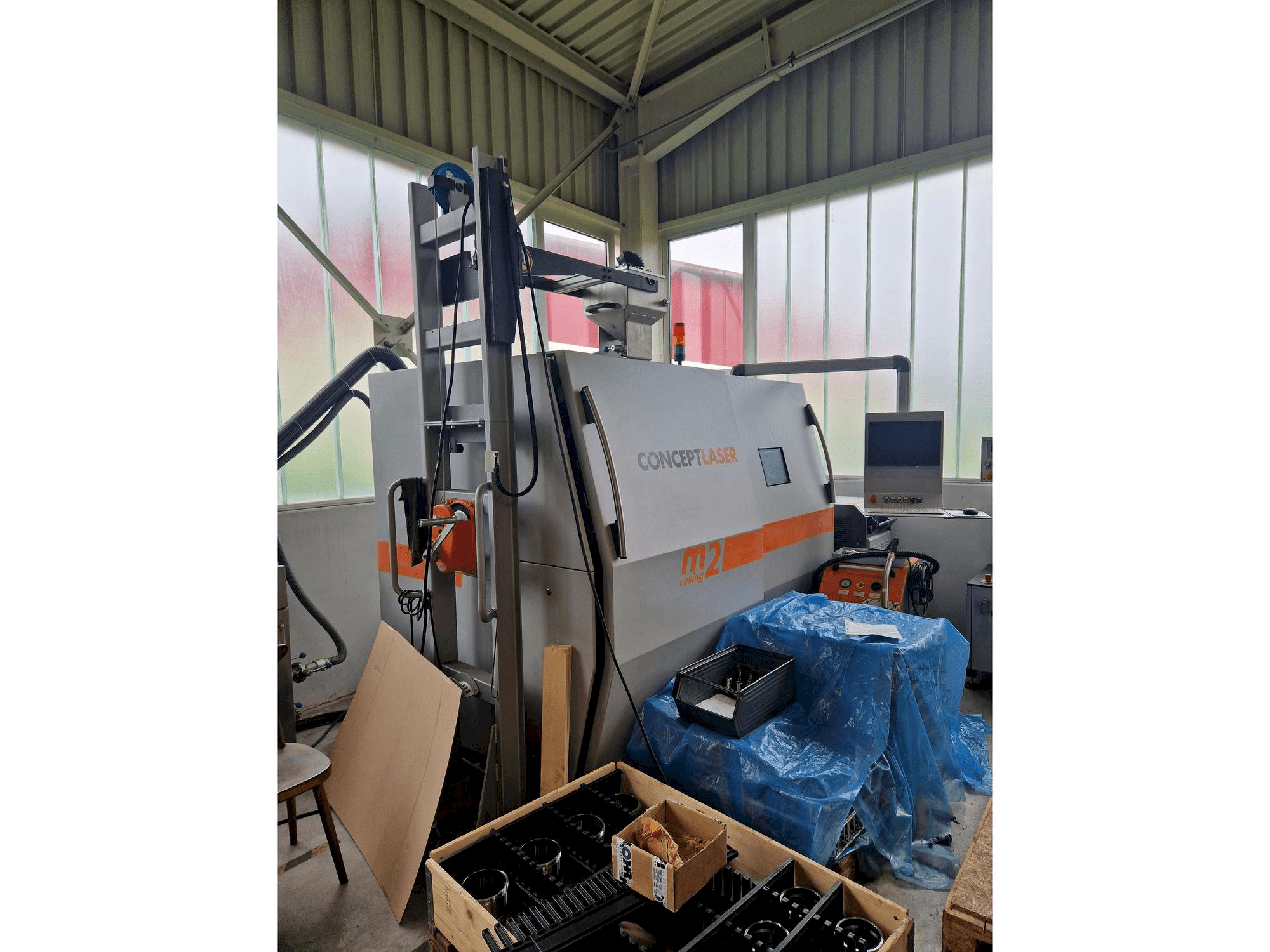

CONCEPT LASER - Laser M2 cusingDE-3DP-CON-2015-00001

Mašīnas priekšrocības

Mašīnu tehniskās priekšrocības

• Ekspozīcijas lauks: 90x90 mm

• Uzstādīšanas augstums: 100 mm

• Viļņa garums: 1070 mm

• Jauda: 200 - 400 W

Svars:

Kopējais svars: aptuveni 2,240 kg

Mašīna M2 cusing: aptuveni 2 000 kg.

Lāzera sistēma: aptuveni 170 kg

Ekstrakcijas un filtra bloks: aptuveni 70 kg

Izmēri (mm):

Kopējais sistēmas izmērs: aptuveni 5900 (garums) × 4200 (platums) × 3009 (augstums)

Mašīna M2 cusing: aptuveni 2 440 (L) × 1 630 (W) × 2 354 (H)

Lāzera sistēma: aptuveni 610 (L) × 1 200 (W) × 1 120 (H)

Ekstrakcijas un filtra bloks: aptuveni 550 (D) × 550 (W) × 1 450 (H)

Standarta versija:

Veidošanas kameras izmēri: 250 × 250 × 280 mm (D × Š × V)

Dozēšanas kameras izmēri: 250 × 250 × 280 mm (garums × platums × augstums).

Celtniecības kameras tilpums: aptuveni 18 dm³

Dozēšanas kameras tilpums: aptuveni 18 dm³

Būves augstums: 280 mm plus būvplātnes biezums

Ekspozīcijas laukums: 245 × 245 mm

Celtniecības kameras samazinājums (100 mm):

Celtniecības kameras izmēri: 100 × 100 × 100 mm

Dozēšanas kameras izmēri: 100 × 100 × 100 mm

Celtniecības kameras tilpums: aptuveni 1 dm³

Dozēšanas kameras tilpums: aptuveni 1 dm³

Būves augstums: 100 mm Plus būvplāksnes biezums

Ekspozīcijas laukums: 90 × 90 mm

Ēkas laukuma samazinājums (80 mm):

Celtniecības kameras izmēri: (80 mm): 80 × 80 × 100 mm

Dozēšanas kameras izmēri: 80 × 80 × 100 mm

Celtniecības kameras tilpums: aptuveni 0,64 dm³

Dozēšanas kameras tilpums: aptuveni 0,64 dm³

Būves augstums: 100 mm plus būvplāksnes biezums

Ekspozīcijas laukums: 70 × 70 mm

Konstrukcijas laukuma samazinājums (50 mm):

Veidošanas kameras izmēri: (50 mm): 50 × 50 × 100 mm

Dozēšanas kameras izmēri: 50 × 50 × 100 mm

Celtniecības kameras tilpums: aptuveni 0,25 dm³

Dozēšanas kameras tilpums: aptuveni 0,25 dm³

Būves augstums: 100 mm plus veidošanas plāksnes biezums

Ekspozīcijas laukums: 40 × 40 mm Dozēšanas kameras paplašinājums

Celtniecības kameras izmēri: 250 × 250 × 280 mm (garums × platums × augstums)

Dozēšanas kameras izmēri: 250 × 250 × 480 mm (garums × platums × augstums)

Celtniecības kameras tilpums: aptuveni 18 dm³

Dozēšanas kameras tilpums: aptuveni 30 dm³

Būves augstums: 280 mm plus veidošanas plates biezums

Ekspozīcijas laukums: 245 × 245 mm

Elektriskie savienojumi:

Elektrības pieslēgums: 1: 3/N/PE AC 400 V, 32 A ELEKTRĪBAS PADEVE: 3/N/PE AC 400 V, 32 A

Jaudas patēriņš, maks.: 7,4 kW

Tīkla pieslēgums: Ethernet 100 MB/s, mašīnas pieslēgums: RJ45 kontaktligzda

Saspiestā gaisa pieslēgums:

Gāzes spiediens: 6-10 bāri

Kvalitāte: DIN ISO 8573-1, 1.6.1 klase.

Maksimālais plūsmas ātrums: 1,5 mm: 100 l/min

Inertās gāzes (argona) pieslēgums:

Gāzes spiediens: 5 bāri

Tīrība: ≥ 3,0

Inertās gāzes (slāpekļa) pieslēgums:

Gāzes spiediens: 5 bāri

Tīrība: ≥ 2,5

Darbības dati

Ražošanas ātrums: 2 cm³/h līdz 20 cm³/h (atkarībā no materiāla)

Skenēšanas ātrums: maks. 7 m/s

LaserCUSING® slāņa biezums: 20 µm - 50 µm

Ekranējošās gāzes patēriņš: aptuveni 2 m³/h.

Lāzera sistēma

Lāzera tips: Šķiedras lāzera tips: šķiedru lāzers 200F vai 400F

Aizsardzības klase: Lāzera aizsardzības klase: 4

Jauda: maks. 200 W 400 W (CW darbība)

Viļņa garums: 1 070 nm (infrasarkanie stari)

Lāzera stara diametrs: 50 µm

Vides apstākļi

Uzglabāšanas un transportēšanas temperatūra: -20 līdz 35 °C (-4 līdz 95 °F)

Darba temperatūra: 15 līdz 35 °C (59 līdz 95 °F)

Temperatūras izmaiņas: maks. 2 °C/h (2 °F/h)

Relatīvais mitrums: maks. 80 % (bez kondensācijas)

Uzstādīšanas augstums: maks. 2000 m virs jūras līmeņa

Komplektā iekļautas palīgierīces:

Sijāšana un kratīšana, slāpekļa ģenerators, bufertvertne, mitrais putekļsūcējs pulverim, filtru sistēma, 5 spiediena plates.
