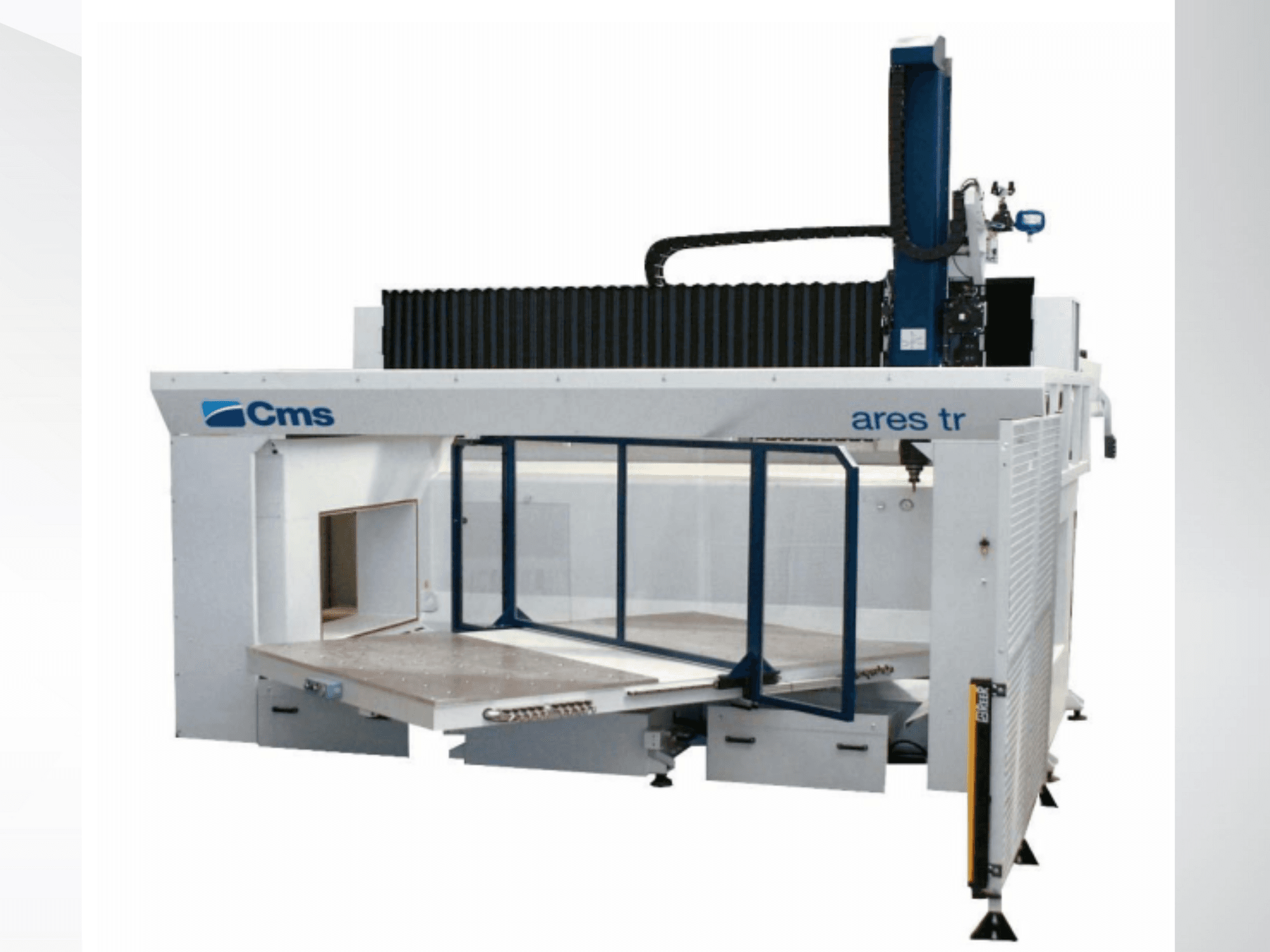

CMS - ARES-3618-TR-PX5-Z1200 US-MIL-CMS-2022-00001

Papildu informācija

• Asis: 5

• Tips: 5: 5 asu ātrgaitas portālgultņu apstrādes centrs

• Struktūra: 1: Visas 5 asis interpolētas.

• Vadības ierīce: FANUC 31i-B5

• Funkcijas: Dual Check Safety, High-Speed Smooth TCP, 3D cutter compensation, helical interpolation, tilted working plane, scaling, etc.

• Dators: HP industriālais dators, Windows 7 (32 bitu), 2 GB RAM, 250 GB HDD.

• Vārpstas jauda: 15 kW (S1) / 19 kW (S6-40%).

• Maksimālais apgriezienu skaits: 24000 apgr.

• Griezes moments: 12,1 Nm (S1) / 15,4 Nm (S6)

• Dzesēšana: Šķidrums (slēgts kontūrs)

• Instrumentu saskarne: HSK 63F

• Gultņi: Keramikas (priekšējais un aizmugurējais)

• Ātra pārvietošanās: 80 m/min (X, Y) / 70 m/min (Z)

• Paātrinājums: 3 m/s²

• Precizitāte (VDI-DGQ 3441):

• X: ±0,055 mm | Atkārtojamība ±0,027 mm

• Y: ±0,040 mm | atkārtojamība ±0,020 mm

• Z: ±0,080 mm | Atkārtojamība ±0,040 mm

• Instrumentu žurnāls:

• Veids: 8 staciju automātiskais instrumentu mainītājs

• Instrumentu svars: 3 kg (maksimālais kopējais svars 20 kg)

• Maksimālais instrumenta diametrs: 200 mm

• Maksimālais instrumenta garums: 265 mm (aizmugurē) / 165 mm (priekšpusē)

• Rotējošais galds: Divu galdu NC kontrolēta platforma (rotācijas laiks ~7 s)

• Galda izmērs: 2 × (2400 × 1115 mm)

• Vakuuma galdi: 2 × (1900 × 1100 mm), alumīnija, 28 mm biezi

• Vakuuma sistēma: 2 × sausie rotācijas sūkņi, katrs 100 m³/h, 3 kW uz sūkni, 10 savienojumi uz kolektoru, kopā 2 kolektori.

• Minimālais eļļošanas bloks: Eļļas migla ar 3 l tvertni

• Izlīdzināšanas sistēma: RENISHAW TS27R + kalibrēts stienis.

• Dejonizēta gaisa ventilators statiskās elektrības noņemšanai

• Silfonu aizsardzība: X/Y silfoni + Z dubultie skrāpji

• Elektriskais skapis: IP54, ar gaisa kondicionieri

• Saspiestā gaisa sistēma: 6 bāri (90 PSI)

• Mašīnas krāsas: - augstspiediena spiediens (6,5 A), - augstspiediena spiediens (6,5 A): RAL 7035 (gaiši pelēka) un RAL 7037 (putekļu pelēka)

• Enerģijas patēriņš:

• Spriegums: 480 V ±5%, 3 fāzes, 60 Hz (iekļauts UL transformators)

• Uzstādītā jauda: aptuveni 50 kW

• Iekļautie piederumi:

• Komplektācija: 8 × HSK 63F instrumentu turētāji

• 8 × ETS 32/40 aptveres

• Instrumentu iepriekšējas iestatīšanas ierīce

• Standarta atslēgas un atslēgas

• CD rokasgrāmatas (mašīnas un vadības ierīces)
