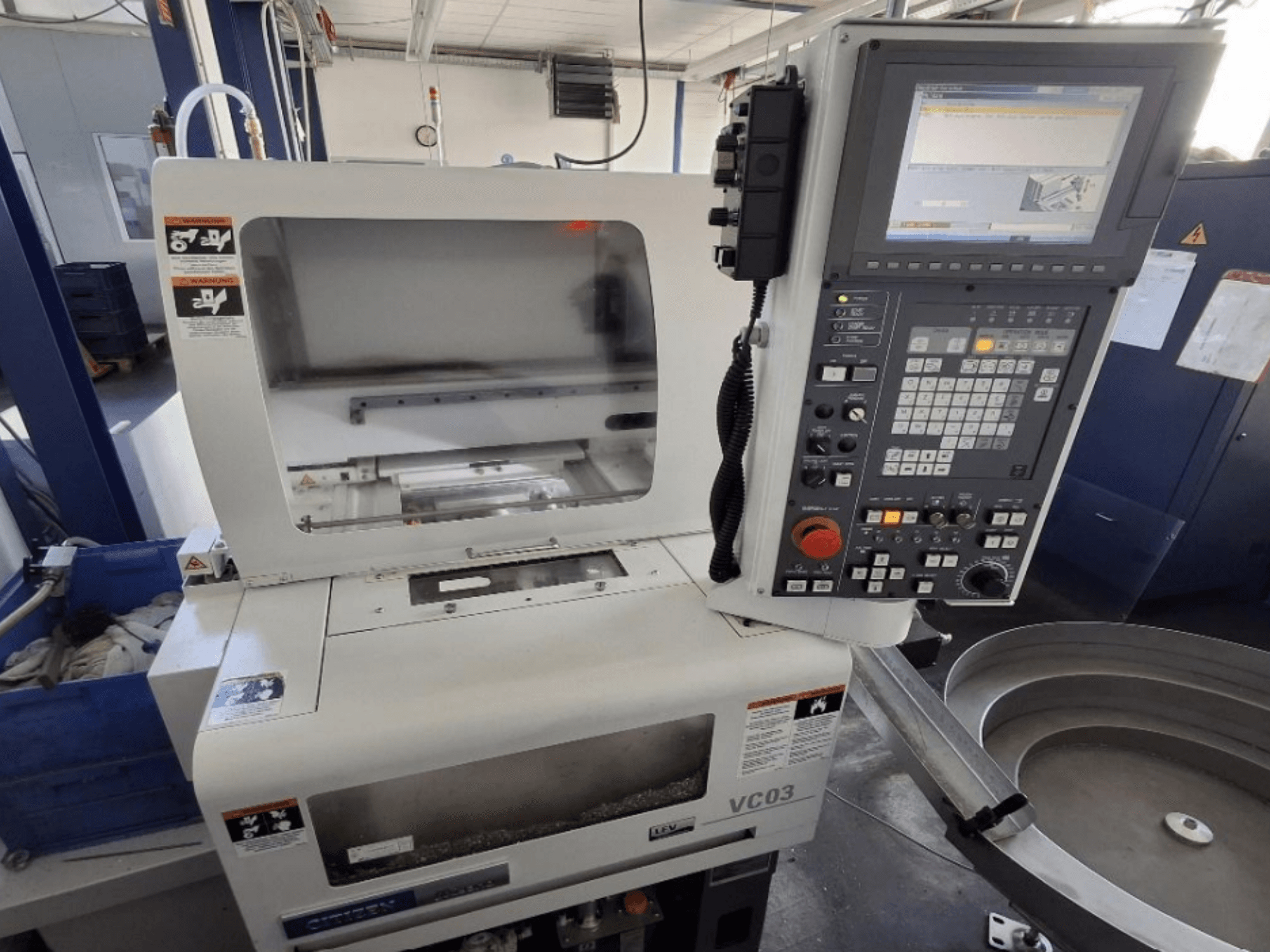

Citizen - MIYANO VC-03DE-TUR-CIT-2017-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
Horizontālās virpošanas iekārta, kas ražota 2017. gadā. Šim Citizen MIYANO VC-03 ir maksimālais virpošanas diametrs 45 mm un virpošanas garums 50 mm. Tā ietver ātru pārvietošanās ātrumu 20 m/min X asij un 30 m/min Z asij, kā arī stabilu vārpstas ātrumu līdz 8000 min-¹. Ja vēlaties iegūt augstas kvalitātes virpošanas iespējas, apsveriet Citizen MIYANO VC-03 mašīnu, kas ir mūsu pārdošanā. Sazinieties ar mums, lai iegūtu sīkāku informāciju.
Pārskats
- zīmols: Citizen
- gads: 2017
- MODELIS: MIYANO VC-03
- ražošanas stundu skaits: 3888
- pielietojuma veids: Tekinimas
- Atrašanās vieta: Vācija
- iekārtas veids: Horizontālās virpošanas mašīnas
- vadības bloka zīmols: MITSUBISHI
Tehniskā informācija - Citizen MIYANO VC-03
Vadības bloks
- Vadības marka: MITSUBISHI
- Vadības modelis: FCA 70 LPC-V (M70V series)
Izmēri
- Mašīnas augstums: 1705 mm
- Mašīnas garums: 1683 mm
- Mašīnas svars: 1500 kg
- Mašīnas platums: 700 mm
Kustība
- Asu skaits: 2
- X ass pārvietošanās: 180 mm
- Z ass pārvietošanās: 200 mm
Tehniskās specifikācijas
- Pretvārpsta: Nē
- Piedziņas instrumenti: Nē
- Vārpstas jauda: 3.7 kW
- Vārpstas ātrums: 8000 RPM
Papildus informācija
- Darbības stundas (ieslēgts): 8494 h
- Griešanas laiks / darbības laiks: 3888 h
- Apstrādājamo detaļu skaits: 8536
- Ieejas spriegums: AC 200 V, 3 fāzes, 50/60 Hz
- Nominālā jauda: 11 kVA
- Pilnas slodzes strāva: 32 A
- Īssavienojuma pārtraukuma jauda: 2,5 kA
- Maks. Virpošanas diametrs: φ45 mm (augstas precizitātes pneimatiskais turētājs) / φ40 mm (stieņa aptveres turētājs)
- Maks. Virpošanas garums: 50 mm
- Maks. Virpošanas garums ar iekrāvēju: 50 mm: 40 mm (fiksētais: 35 mm)
- Vārpstas priekšgala forma: Īpaši plakana
- Maks. Vārpstas ātrums: 8000 min-¹ (standarta: 60 - 6000 min-¹)
- Vārpstas vilkšanas caurules ID / caur cauruma diametrs: (Ø) Ø10 mm
- Instrumentu slīdņu skaits: 1: 1
- Slaidu forma: Instrumentu tips: horizontāls, ķemmes tipa
- Vadāmo asu skaits: 2 asis (X un Z asis vienlaicīgi)
- X ass padeves motors: 2,7 kW
- Z ass padeves motors: 5,8 kW
- Ātrā kustības ātrums (X ass): 20 m/min
- Ātrā virziena ātrums (Z-ass): 30 m/min
- Instrumenta izmērs / kāta izmērs: 20 mm (opcijas: 10, 12, 16)
- Instrumentu skaits (standarta): 5
- Instrumenta urbuma izmērs: φ20 mm
- Dzesēšanas šķidruma tvertnes tilpums: 90 litri
- Dzesēšanas šķidruma sūkņa plūsmas ātrums: 110 / 145 l/min (50/60 Hz)
- Dzesēšanas šķidruma sūkņa jauda: 0,18 kW
- Pneimatiskā gaisa padeves spiediens: 0,5 MPa
- Eļļošanas ierīces tvertnes tilpums: 0,8 litri
- Eļļošanas sūkņa tips: MLZ (izplūdes daudzums uz vienu šāvienu: 1,5 - 2,5 ccm)
- Vārpstas centra līnijas augstums: 875 mm
- Iekrāvēja tips: 2 kontrolējamās asis, 1 slaids, 2 satvērēji: portālveida iekrāvēji (R tips)
- Iekrāvēja maks. Apstrādājamo detaļu izmērs: φ40 x 40 mm
- Iekrāvēja maks. Apstrādājamo detaļu svars: 250 g
- Iekrāvēja padeves ātrums (pa kreisi/ pa labi): 108 m/min
- Iekrāvēja padeves ātrums (uz augšu/uz leju): 1/min: 90 m/min
- Iekrāvēja piedziņas sistēma: Rack and pinion drive: zobrata un zobrata piedziņa
- Automatizācijas aprīkojums pēc izvēles nav iekļauts: padeves sistēma ar Fa. Steyer, atdalīšanas bloks/ padeve ar konveijera lentes palīdzību, izkraušanas konveijera lente ar gatavās detaļas buferi.
- Iekļautās funkcijas: Svārstveida griešana (LFV), Pneimatiskais jaudas skavotājs, Instrumentu turētāji, Splash protection bloķēšana, Mašīnas apgaismojums, Gaisa izpūšana (instruments un vārpsta), CE specifikācija, Dzesēšanas šķidruma līmeņa slēdzis, Automātiskā izslēgšanās, LED brīdinājuma gaisma.
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
