Šī iekārta nesen tika pārdota. Izpētiet pieejamās līdzīgās iekārtas vai nosūtiet mums pieprasījumu.
CHIRON - FZ 18 WDE-MIL-CHI-1996-00002
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

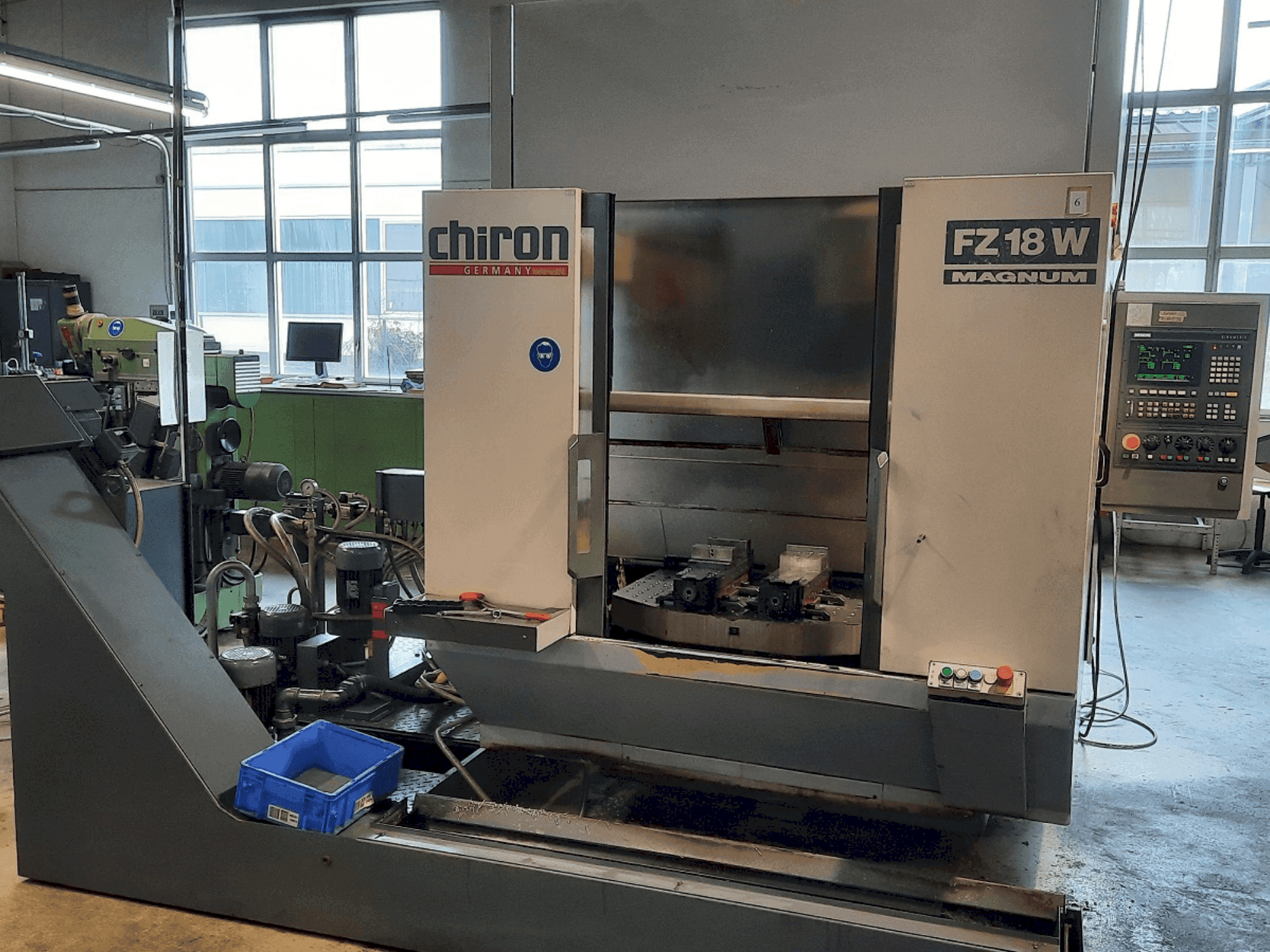

Šis 4 asu CHIRON FZ 18 W tika ražots 1996. gadā, un tam ir izturīga vertikālā apstrādes centra konstrukcija. Tajā ir galvenā vārpstas piedziņa ar jaudu līdz 13 kW, ātrdarbīgs slīdes ātrums 30 m/min un jaudīgs automātiskais instrumentu mainītājs ar 20 pozīcijām. Mašīna atbalsta sarežģītas operācijas ar SINUMERIK 810M vadību precīzai 3D konturēšanai. Tā ir ideāli piemērota augstas veiktspējas vidēm, un tai ir arī divi skaidu transportieri ar uzlabotu dzesēšanas šķidruma sistēmu. Sazinieties ar mums, lai iegūtu vairāk informācijas par šo mašīnu.
Pārskats
- zīmols: CHIRON
- gads: 1996
- MODELIS: FZ 18 W
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Vācija
- iekārtas veids: Vertikālais apstrādes centrs
- vadības bloka zīmols: SIEMENS
Tehniskā informācija - CHIRON FZ 18 W
Vadības bloks
- Vadības marka: SIEMENS
- Vadības modelis: Sinumerik 810M
Kustība
- Asu skaits: 4
- X ass pārvietošanās: 630 mm
- Y ass pārvietošanās: 400 mm
- Z ass pārvietošanās: 425 mm
Tehniskās specifikācijas
- Maks. instrumenta svars: 5 kg
- Vārpstas jauda: 13 kW
- Vārpstas ātrums: 7100 RPM
Papildus informācija
Papildu aprīkojums
- 2.2 Skaidu konveijeri: Skrāpju lente, izvades augstums 1050 mm
- Tērauda pārsegs: Visās asīs
Mašīnas priekšrocības
Tehniskās mašīnas priekšrocības
- Vārpstas griezes moments: 300 nm
- Ātrgaitas ātrums: 30 m/min
- Padeves piedziņa: maiņstrāvas servomotors, netieša pozīcijas mērīšanas sistēma
- Spiešanas virsma: 2 x 850 x 470 mm ar vītni un urbuma rakstu
- Maksimālā transportēšanas slodze uz vienu pusi: 250 kg (līdz 400 kg ar pagarinātu laiku)
- Sagataves maiņas laiks: aptuveni 4,0 s, palielinoties līdz aptuveni 7 s ar maksimālo slodzi
- Automātisks instrumentu mainītājs: 20 instrumentu pozīcijas
- Instrumenta specifikācijas: stāvs konuss 40 din, diametrs 65 mm, diametrs ar brīvām blakus esošajām pozīcijām 180 mm, svars 5 kg
- Instrumenta maiņas laiks: 0,9 s // laiks no vienas mikroshēmas līdz otrai: 2,4 s
- Dzesēšanas šķidruma sistēma: 500 litru tvertne ar n-sūkni (200 l/min pie 1,5 bar) un hd-sūkni (20 l/min pie 20 bar), hd ķēde ar 60 µm tīrīšanas sistēmu
Papildu informācija
Drošība: Elektriski aizsargāts pieskrūvēts šļakatu aizsargs ar iekraušanas durvīm Augstums: Aptuveni 2600 mm virs grīdas, ieskaitot mašīnas apgaismojumu Vadības panelis: Mini vadības panelis ar starta un apstiprināšanas pogu palešu organizēšanai Vadības bloks Vadības tips: SINUMERIK 810M - 3 asu kontūrvadība Programmas atmiņa: 32000 rakstzīmes (aptuveni 28000 rakstzīmes brīvi pieejamas) Ievērojamas funkcijas: Urbšanas cikli G81-G89, apļveida interpolācija, programmas restartēšana, apakšprogrammas tehnika ar parametriem, operatora vadība, vienlaicīga programmēšana, polārās koordinātas, instrumentu nobīdes, krustošanās punkta/griezēja rādiusa ceļa kompensācija, nulles nobīdes, 3D interpolācija, tieša vārpstas apgriezienu skaita programmēšana, nošķēlumu un rādiusu ievietošana, RS 232C savienojums, NC diagnostika, mašīnas diagnostika
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
