CHIRON - FZ 12 KWDE-MIL-CHI-2012-00002

Name: CHIRON FZ 12 KW
Brand: CHIRON
SKU: DE-MIL-CHI-2012-00002
Price: 189000 EUR
Availability: InStock

189.000 €

gindumac cena

(Ex works)

saņemt oficiālu piedāvājumu

Apmeklēt iekārtu

izteikt pretpiedāvājumu

Lejupielādēt PDF

Vai jums ir vēl kādi jautājumi? Sazinies ar mums!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Sazinieties ar Whatsapp

GINDUMAC
Produkti
Darbgaldi

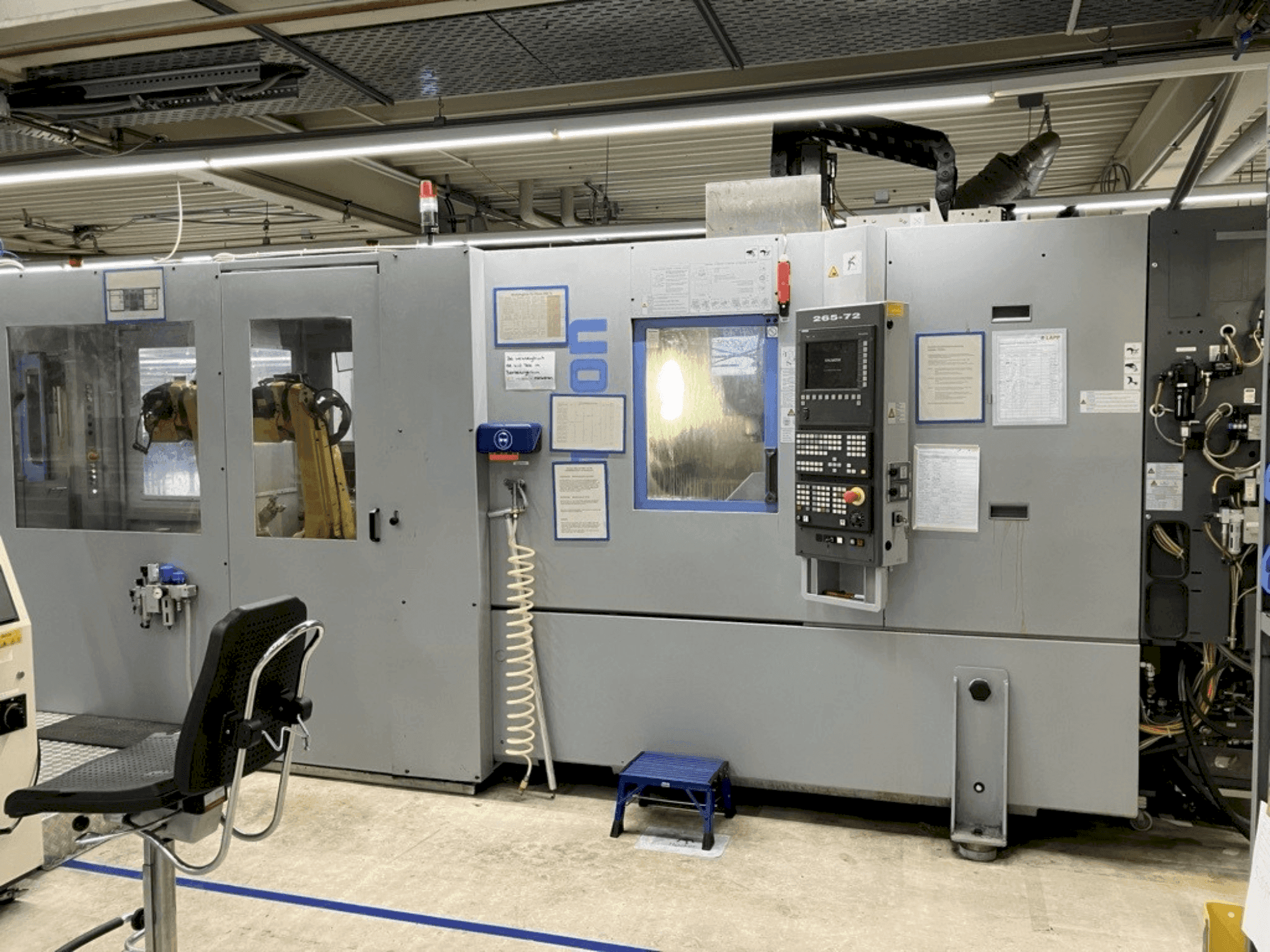

➤ Pārdodu lietotu CHIRON FZ 12 KW sistēmu | gindumac.com

Rādīt oriģinālvalodā

Sistēma sastāv no: 2 x CHIRON FZ 12 KW (2012) + 2 x Fanuc LR Mate 200iC (2011) + 2 x Fanuc M - 20iA (2011) + Waschstraße. Tai ir ātrgaitas vārpsta ar maksimālo ātrumu 12 000 apgr./min un ātrgaitas ātrumu līdz 60 m/min uz Z ass. Katrai iekārtai ir 24 slotu automātiskais instrumentu mainītājs, un tā var izturēt galda slodzi līdz 500 kg. Ideāli piemērota precīzijas apstrādes uzdevumiem. Sazinieties ar mums, lai iegūtu vairāk informācijas par šo iekārtu.

Pārskats

zīmols: CHIRON
gads: 2012
MODELIS: FZ 12 KW
pielietojuma veids: Frezavimas
Atrašanās vieta: Vokietija
iekārtas veids: Vertikālais apstrādes centrs

Tehniskā informācija - CHIRON FZ 12 KW

Pagrindinė pavara

Suklio greičio diapazonas: 12000 1/MIN
Įrankio nuolydis: HSK-A 50
Ašių skaičius: 3
Maks. naudingoji apkrova: Up to 5 kg

Kustība

X AŠIS Kustība: 550 mm
X AŠIS Skersinė pastūma: 40 m/min
Y AŠIS Kustība: 320 mm
Y AŠIS Skersinė pastūma: 40 m/min
Z AŠIS Kustība: 360 mm
Z AŠIS Skersinė pastūma: 60 m/min

Stalas

Stalo apkrova: 500 kg

Rīki

Maks. svoris: 5 kg

Papildus informācija

Mašīnas priekšrocības

Tehniskās mašīnas priekšrocības

Vadāmās asis: 6 asis
Sasniedzamība: 704 mm
Paātrinājums/palēninājums: no 0 līdz 12000 min-1 0,6 sekundēs
Spiešanas virsma: 820 x 440 mm²
Urbšanas jauda st 60: Ø 16 mm
Pieskaršanās: m 16
Frēzēšanas jauda 60 st: 80 cm³/min
Paātrinājums: x un y ass 0,7 g, z ass 1,0 g

Papildu informācija

Kustības ass Kustības diapazons un ātrums: J1: 340°/360° (pēc izvēles) pie 350°/s J2: 200° pie 350°/s J3: 388° pie 400°/s J4: 380° pie 450°/s J5: 240° pie 450°/s J6: 720° pie 720°/s Pieļaujamais slodzes moments: J4 un J5: 11,9 Nm J6: 6,7 Nm Atkārtojamība: +/- 0,02 mm Maksimālais ātrums J1: 195°/s J2: 175°/s J3: 180°/s J4 un J5: 400°/s J6: 600°/s Pieļaujamais slodzes moments J4 un J5: 7,7 Nm J6: 9,8 Nm Instrumenti Automātiskais instrumentu mainītājs: Instrumentu kabatas: 24 Instrumentu maiņas laiks: apm. 0,9 s Laiks no vienas mikroshēmas līdz otrai: aptuveni 2,4 s Sagataves tiek piegādātas, izmantojot automatizētu padeves sistēmu, un divi Fanuc rūpnieciskie roboti tās secīgi ielādē Chiron apstrādes centros. Kad apstrādes procesi ir pabeigti, tās tiek atkal izņemtas. Pēc tam roboti pārvieto detaļas uz pārneses sistēmu, kas tās transportē uz lejupējo tīrīšanas sistēmu. Integrētā mazgāšanas līnija nodrošina drošu detaļu tīrīšanu saskaņā ar noteiktajām tīrības specifikācijām. Pēc mazgāšanas procesa divi sinhroni darbojošies Fanuc roboti pārņem notīrītās detaļas sistēmas aizmugurējā daļā. Atkarībā no procesa specifikācijām tās tiek automātiski paletizētas vai tālāk apstrādātas lejupējā posmā, piemēram, ar kniedēšanu. Visa sistēma darbojas pilnībā automātiski.

*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
