CHARMILLES - ROBOFORM 50PL-EDM-CHA-1998-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

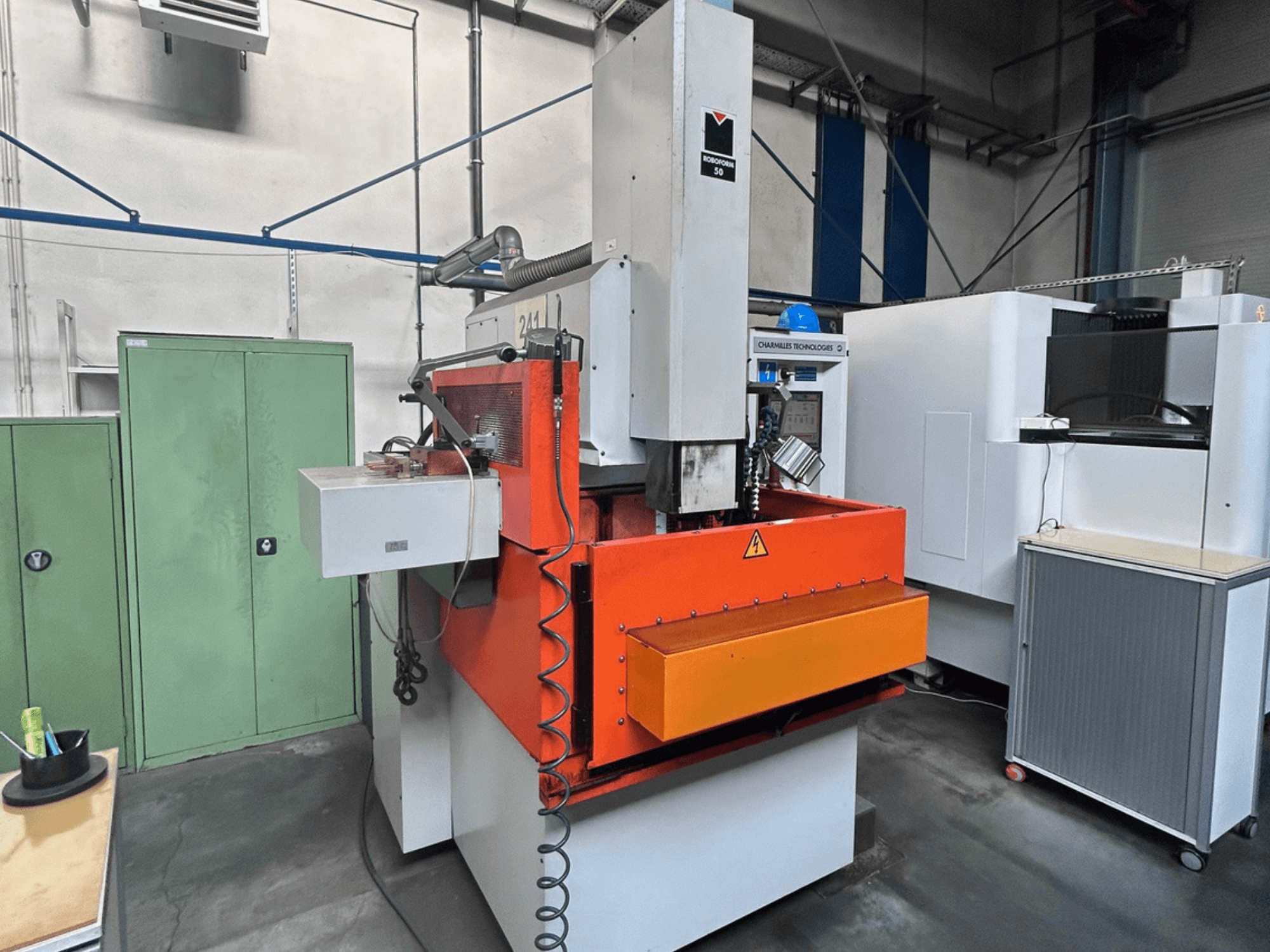

Šī 4 asu CHARMILLES ROBOFORM 50 štancēšanas EDM mašīna tika ražota 1998. gadā. Tās maksimālais detaļas svars ir 1000 kg un galda izmērs 750 x 500 mm. Mašīna piedāvā 600 mm kustības robežas X asī, 400 mm Y asī un 450 mm Z asī. Ja vēlaties iegūt augstas kvalitātes štancēšanas iespējas, apsveriet mūsu piedāvāto CHARMILLES ROBOFORM 50 mašīnu. Sazinieties ar mums, lai saņemtu sīkāku informāciju.
Pārskats
- zīmols: CHARMILLES
- gads: 1998
- MODELIS: ROBOFORM 50
- ražošanas stundu skaits: 53574
- pielietojuma veids: EDM
- Atrašanās vieta: Polija
- iekārtas veids: Iegremdēšanas EDM mašīna
- vadības bloka zīmols: CHARMILLES
Tehniskā informācija - CHARMILLES ROBOFORM 50
Vadības bloks
- Vadības marka: CHARMILLES
Izmēri
- Mašīnas augstums: 2850 mm
- Mašīnas garums: 2300 mm
- Mašīnas svars: 3430 kg
- Mašīnas platums: 1560 mm
- Galda garums: 750 mm
- Galda platums: 500 mm
Kustība
- Asu skaits: 4
- X ass pārvietošanās: 600 mm
- Y ass pārvietošanās: 400 mm
- Z ass pārvietošanās: 450 mm
Papildus informācija
Rāmja tips: L
stāvoklis: Rāmis ir aprīkots ar rāmi, kas atbilst standarta rāmja konstrukcijai: Rāmis: ļoti labs, gatavs testiem.
Maksimālais attālums starp galda virsmu un vārpstas galu:
Ar izolētu plati: 650 mm ar
Maksimālais elektrodu svars (bez mainītāja): 100 kg
Galds:
Maksimālais detaļas svars: 1000 kg
Maksimālie detaļas izmēri (H × L × W): 370 × 1000 × 700 mm
T-ligzdas: 4
T-veida spraugas platums: 12 mm
Attālums starp T-ielaidēm: 12 mm: 125 mm
Kustības:
X/Y/Z: 600 / 400 / 450 mm
C ass kustība: 360°
Mērījumu izšķirtspēja: 1: 0,5 µm
Pozicionēšanas izšķirtspēja: 0,5 µm: 1 µm
Maksimālais ātrums (manuālais režīms): 15 mm/s
Maksimālais rotācijas ātrums (C): 100 apgr./min.
Elektrodu inerce ar C asi: 2000 kg-cm²
Dielektriķis / darba tvertne:
Darba tvertnes izmēri (H × L × W, bez mainītāja): 1: 465 × 1220 × 795 mm
Ietilpība: 415 l
Minimālais / maksimālais līmenis: 135 / 425 mm
Priekšējais atvērums (bez mainītāja): 1140 mm (bez mainītāja)
Sānu atvērums (bez mainītāja): 4040 mm: 740 mm (ar mainītāju) (bez mainītāja)
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
