BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

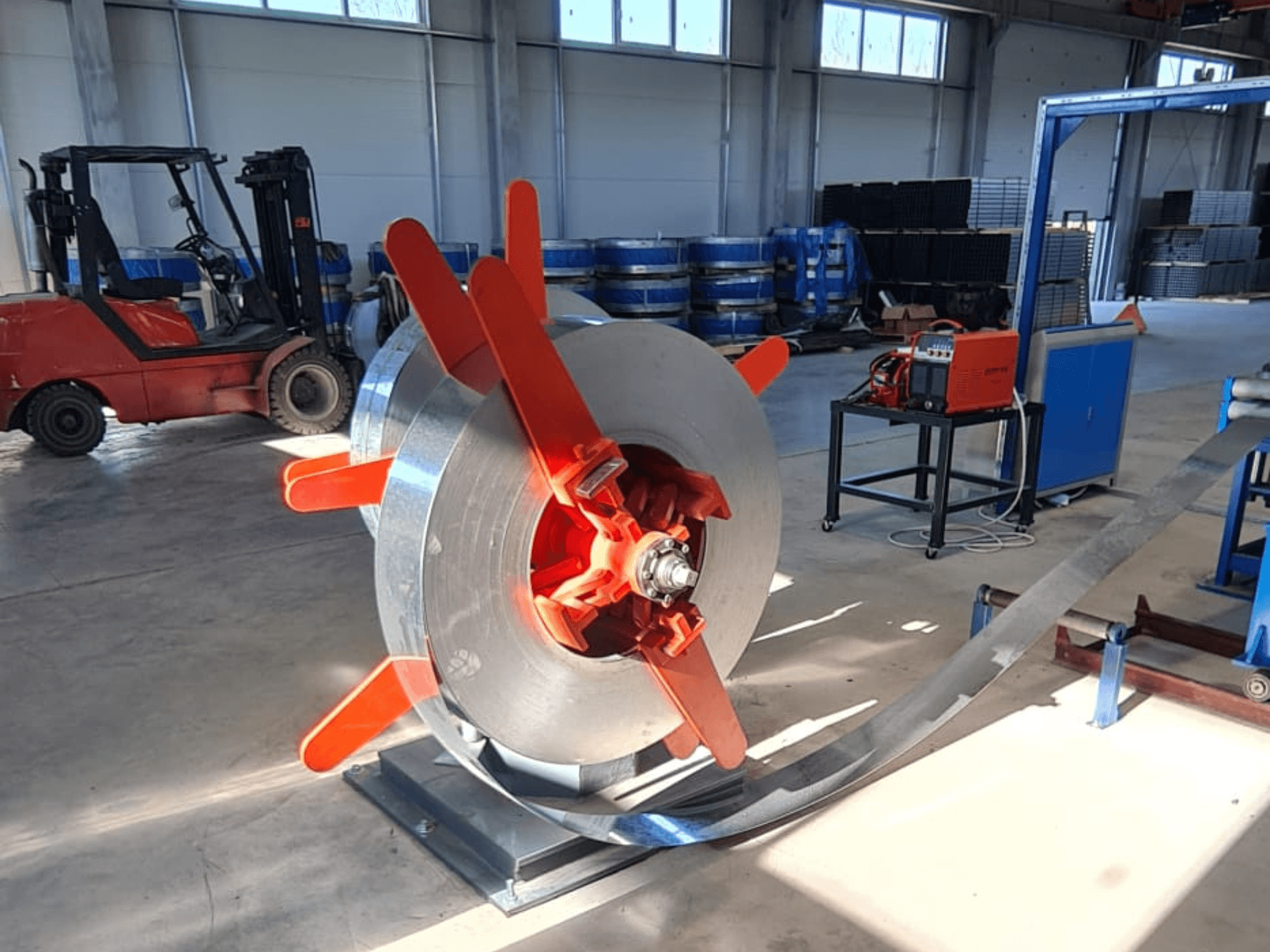

• Divu staciju atkaļķotājs

  • Funkcija: Pasīvā veidā izvērš spoles

  • Konstrukcija: Divu staciju konstrukcija ar 180° rotāciju; manuāla paplašināšana.

  • Priekšrocības: Ātra iekraušana, vienkārša darbība

• Hidrauliskās šķēres un sadurmetināšanas iekārta

  • Funkcija: Priekšējo/ aizmugurējo slokšņu galu griešana, centrēšana un atkārtota metināšana.

  • Konstrukcija: Hidrauliskās šķēres ar strēli; priekšējie/ aizmugurējie spiediena veltņi; priekšējie/ aizmugurējie centrēšanas veltņi; metināšanas ierīce.

  • Griešanas metode: Hidrauliskās šķēres

  • Spiešanas metode: Divu cilindru prese

  • Metināšanas metode: Metināšanas metode: manuāla metināšana

• Spoles akumulators

  • Funkcija: Nodrošina nepārtrauktu ražošanu slokšņu maiņas laikā

  • Konstrukcija: Rāmja tipa ar kustīgiem un nekustīgiem rāmjiem (ieskaitot padeves ierīci).

  • padeves ātrums: maks. 120 m/min

  • Uzglabāšanas ātrums: maks. 200 m/min

  • Uzglabāto slokšņu garums: 200-400 m

  • Saspiešanas veltņa motors: maiņstrāvas 11 kW

• Formēšanas un kalibrēšanas iekārta

  • Darba augstums: Augstums: +850 mm

  • Galvenās piedziņas jauda:: maiņstrāvas/līdzstrāvas motors 160 kW, 1000-2000 apgr./min; reduktors: rūdīts zobrats; pārnesumkārba: spirālveida konusveida zobrats

  • Ieeja/formēšana: Pasīvais 5 ruļļu taisnotājs; vertikālie ruļļi slokšņu padevei; formēšana ar 7 horizontālo + 8 vertikālo ruļļu statīviem.

  • Virpošana/presēšana/atkausēšana/atdzesēšana/kalibrēšana: Kalibrēšana: 6 horizontālie + 5 vertikālie ruļļu statīvi; 1 apaļš kalibrēšanas statīvs.

  • apaļais kalibrēšanas statīvs: 1 izlīdzināšanas ierīce; 2 malas ar 8 ruļļiem (4 katrā pusē); Ø30 mm ruļļi, 40Cr, rūdīti/ rūdīti/ rūdīti/ rūdīti

  • Horizontālā veltņa vārpsta: Ø60 mm, gultņa pozīcija 55, materiāls 40Cr; virsmas rūdījums HRC 50-55.

  • Vertikālā veltņa vārpsta: Ø40 mm, materiāls 40Cr, rūdīts/kaļķots/ rūdīts.

  • gultņa slīdnis: Kalts tērauds 45#

  • Statīvs: Atvēršanas platums 120 mm; horizontālā statīva stiprināšana regulējama ar sliekveida pārnesumkārbu.

  • Statīva materiāls: Metināts, izturēts pret karsēšanu

  • Saspiešanas veltņa vārpsta: Ø50 mm, 2 rullīši, manuāla skrūves regulēšana

  • Vadības vārpsta: Ø40 mm

  • Atdalīšanas nazis: 2 gab. (1 lietots, 1 rezerves)

• Dzesēšanas tvertne: Komplektā:

• Aukstais zāģis (tips KK-5-50)

  • Funkcija: Caurules sagriež līdz iepriekš iestatītajam garumam ar līnijas ātrumu.

  • Cauruļu diametrs: Ø16-63,5 mm (un atbilstošas kvadrātveida/taisnstūra formas).

  • Griešanas garums: 1-6 m

  • Materiāla biezums: 0,6-2,5 mm

  • Zāģa motors: Pjoms: 11 kW maiņstrāvas ar frekvences invertoru

  • padeves motors: 2,9 kW servo (Yaskawa)

  • Piedziņas motors: 11 kW servo (Yaskawa)

  • Padeves režīms: Servo daudzpakāpju ātrums

  • Sekojošais ātrums: maks. 110 m/min

  • Spriegošana: Pneimatiskais

  • Zāģa asmens: Ø400 mm

  • Zāģa reduktors: KK-80 modelis

  • Zāģēšanas gājiens (zobrata garums): KK KK200: 3 m

Piezīme:

• Tehniskie dati un apraksti ir pārrakstīti no sākotnējā pasūtījuma apstiprinājuma un ir tikai informatīvie; tie nav saistoši.

Papildu aprīkojums

• Konveijera sliedes, galds un iepakošanas iekārta

  • Funkcija: Automātiska cauruļu pārvietošana no frēzes uz galdu; iepakošana sešstūrainos saišķos.

  • Rullīšu sliežu ceļa garums: 16 m

  • Piedziņa: 1 motors YCT200-4A, 5,5 kW.
