AWEA - LP3016YFDK-MIL-AWE-2021-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

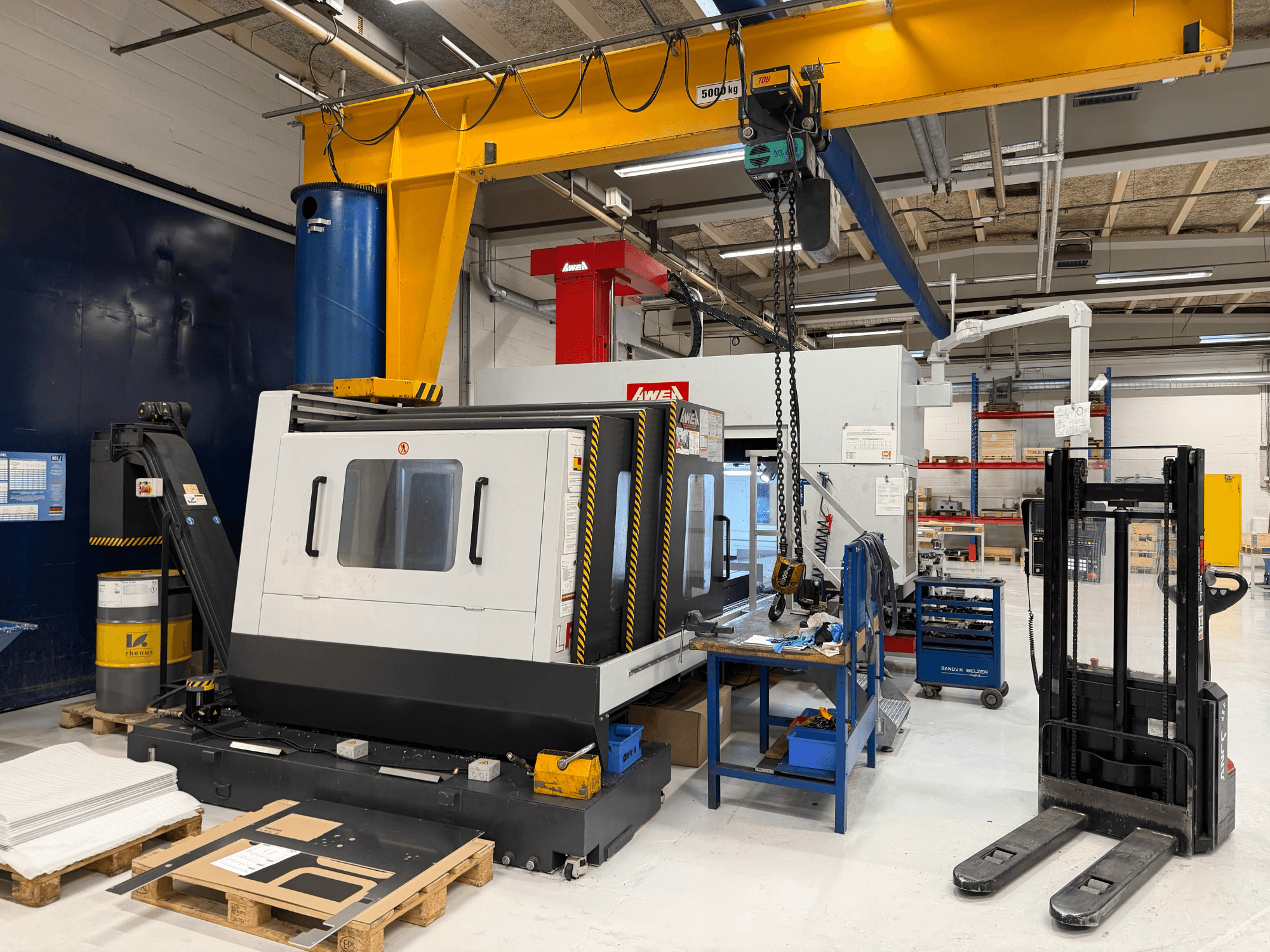

Šī 4 asu portālflīzēšanas iekārta AWEA LP3016YF tika ražota 2021. gadā. Tā ir aprīkota ar ievērojamu darba laukumu 3216 x 1500 mm un maksimālo apstrādājamās detaļas svaru 10 000 kg. Mašīna ir aprīkota ar FANUC 31iM-F CNC vadības sistēmu un ietver 32 pozīciju instrumentu mainītāju. Ja vēlaties iegūt augstas kvalitātes frēzēšanas iespējas, apsveriet AWEA LP3016YF mašīnu, kas ir mūsu pārdošanā. Sazinieties ar mums, lai iegūtu sīkāku informāciju.
Pārskats
- zīmols: AWEA
- gads: 2021
- MODELIS: LP3016YF
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Dānija
- iekārtas veids: Portālfrezmašīna
- vadības bloka zīmols: FANUC
Tehniskā informācija - AWEA LP3016YF
Vadības bloks
- Vadības marka: FANUC
- Vadības modelis: 31iM-F CNC with 10.4" LCD
Izmēri
- Mašīnas augstums: 4100 mm
- Mašīnas garums: 8700 mm
- Mašīnas svars: 29000 kg
- Mašīnas platums: 4660 mm
Kustība
- Asu skaits: 4
- X ass pārvietošanās: 3000 mm
- Y ass pārvietošanās: 1600 mm
- Z ass pārvietošanās: 760 mm
Tehniskās specifikācijas
- Maks. instrumenta svars: 20 kg
- Vārpstas jauda: 26 kW
- Vārpstas ātrums: 8000 RPM
Papildus informācija
Darba galds: 3216 x 1500 mm
Maksimālais apstrādājamās detaļas svars: 10 000 kg
Attālums no plaknes līdz vārpstas priekšgalam: 200-960 mm
Attālums starp kolonnām: 2 300 mm
Vārpstas konuss: MAS BBT50
Ātrā kustība (X/Y/Z): 20 m/min (15 m/min)
Padeve (X/Y/Z): 1-10 000 mm/min
Instrumentu mainītājs: Roktura tips, 32 pozīcijas
Maksimālais instrumenta diametrs: 32 mm: Ø127 mm
Maksimālais instrumenta diametrs ar brīvām blakus esošām kabatām: 128 mm: Ø215 mm
Maksimālais instrumenta garums: 400 mm
Papildu aprīkojums
Pilns mašīnas apvalks ar jumtu (atbilst CE prasībām)
Dzesēšanas un siltuma vadība:
20 bāru augstspiediena dzesēšanas šķidruma sistēma ar filtriem.
Zemspiediena sūkņi (Grundfos/Walrus)
Vārpstas eļļas dzesēšanas sistēma / eļļas dzesētājs
Dzesēšanas sistēma, vārpstas izplūdes gāze, siltummainis elektrības skapī.
Šķeldas apstrāde:
Divkāršs skrūvveida skaidu transportieris gar galdu
Ķēdes veida skaidu transportieris Y virzienā, kas atrodas vienā galā.
Zondēšana:
Renishaw 3D apstrādājamo detaļu zondes sistēma
Renishaw TS 27R instrumentu iestatīšanas zonde
Apgaismojums: Divkāršs LED mašīnas apgaismojums un LED starmešu apgaismojums
Instrumentu komplekts: 20 gab BBT50 instrumentu turētāji, ieskaitot 32 gab pievilkšanas skrūves (caur dzesēšanas šķidrumu).
Energoapgāde: 3x400V 50Hz CE transformators
Pamatne/aprīkojums: Tērauda mašīnas kurpe
F opcija (leņķa galva un automatizācija):
90° leņķa galva ar automātisko 5° indeksēto C asi.
Vertikālās galvas automātiska nomaiņa; galva glabājas kastē pie mašīnas portāla.
Izvelkamās leņķa galvas glabāšana
ATC maiņa gan horizontālā, gan vertikālā pozīcijā
Maksimālie leņķa galvas apgriezieni minūtē: 3000 apgriezienu minūtē
Šķērsvirziena kustības uzlabošana: Y = 1900 mm (ar F opciju)
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
