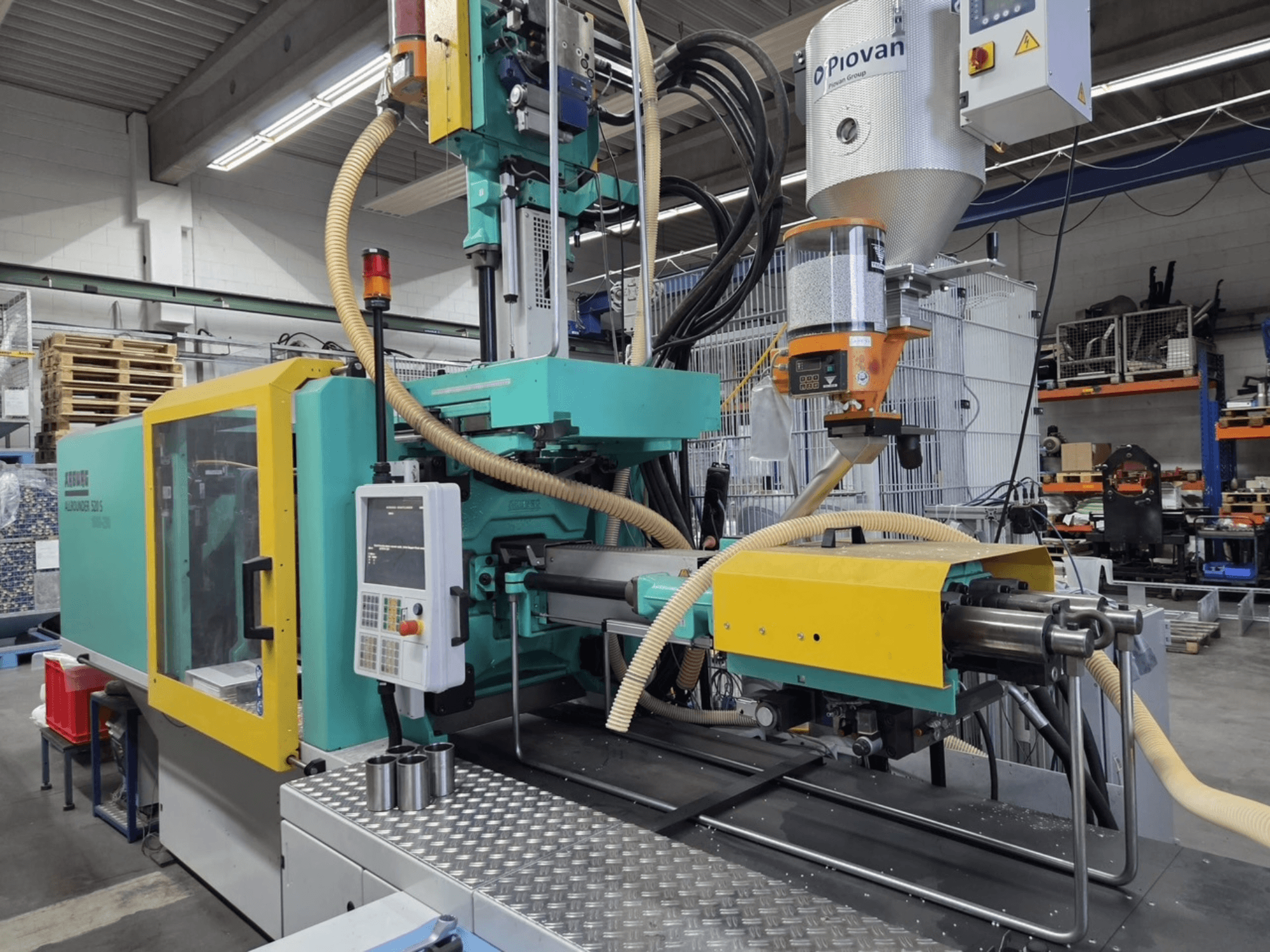

Arburg - Allrounder 520 S 1600-290 / 290DE-INJ-ARB-2015-00004

• Injekcijas iekārtas un plastifikācija

  • 1. iesmidzināšanas bloks:

    • 30 mm termoplastiska cilindra komplekts, ļoti izturīgs pret nodilumu.

    • Sprauslas kontakta spēka kontrole, programmējams

    • aXw Control ScrewPilot

  • 2. iesmidzināšanas bloks:

    • 2. iesmidzināšanas bloks 290, vertikāls

    • Pilnīgs termoplastiska cilindrs, 30 mm, ļoti nodilumizturīgs

    • Atvērtā sprausla 30 mm ar sprauslas galu; pagarinātais sprauslas gals +20 mm; rādiuss 15

    • Atvērtās sprauslas sildīšanas josla

    • Sprauslas kontaktspiedes spēka kontrole, programmējama

    • aXw Control ScrewPilot

  • Standarta sliekzobratu sakabe; sakabes ģeometrija: divpusēja.

  • Daudzkomponentu apstrāde; dalīšanas līnijas iestatīšana uz īsām sliedēm 2. iesmidzināšanas vienībai

  • Iesmidzināšanas aizvēršana ar formu ("lidojošā iesmidzināšana")

• Piedziņa, hidraulika un dzesēšana

  • Piedziņas bloks ar 30 kW motoru

  • 65 l/min uzpildes plūsmas ātrums

  • Spiediena akumulatora modulis, 64 l akumulatora tilpums (maks. 230 bar); akumulatora piedziņa.

  • Nepārtraukta eļļas dzesēšana un filtrēšana; palielināta dzesēšanas jauda.

  • Mašīnas dzesēšanas ķēžu vadība

• Saspiešanas sistēma, ežektors un serdes vilkšana

  • Spriegošanas plākšņu komplekts; centrālais Ø 125 mm

  • Minimālais uzstādīšanas augstums 450 mm (pagarināts)

  • Ežektora spiediena P/Q regulēšana (nepieciešams T2); ežektora krusts

  • serdes izvilkšanas mehānisms:

    • Šahtas izvilkšana 1 vienlaicīga kustība (P/Q vadība, programmējama).

    • Kodola izvilkšana 2 vienlaicīga kustība (P/Q vadība, programmējama)

    • serdes vilkšana 3 vienlaicīga kustība (P/Q vadība, programmējama)

    • Pneimatiskā serdes vilkšanas vadība 4, ieskaitot spiediena reduktoru.

    • Elektriskā serdes vilkšanas vadība 1 (nepieciešama VE 436/00)

• Instrumentu pneimatiskie/hidrauliskie savienojumi

  • Pneimatiskais elektriskais pieslēgums NVD 1 (instrumentā)

  • Elektriskais pieslēgums pneimatiskais NVD 2 (instrumentā)

  • Elektriskais un hidrauliskais savienojums NVD 3 (instrumentā)

  • Elektriskais un hidrauliskais savienojums NVD 4 (instrumentā)

  • Izpūšanas ierīce 1 ar spiediena reduktoru; savienojums izpūšanas ierīcei 2

• Dzesēšanas ūdens un veidņu kontūras

  • Dzesēšanas ūdens (ieplūdes) noslēgvārsts; dzesēšanas ūdens (ieplūdes 2) noslēgvārsts.

  • Dzesēšanas ūdens filtrs 100 µm (ieplūde)

  • 3 dzesēšanas ūdens kontūri uz nekustīgo veidnes plati; 3 dzesēšanas ūdens kontūri uz kustīgo veidnes plati

  • Pamataprīkojums 2. dzesēšanas ūdens sadalītājam (manuāls) ar 7 brīviem dzesēšanas kontūriem.

• Vadība un elektroinstalācija

  • Selogica tiešā vadība; tehnoloģiju līmenis

  • Apkures ķēžu aizsardzība ar drošinātājiem (1-6 ar 16 A)

  • 15 elektriskās sildīšanas ķēdes veidņu sildīšanai

  • Pastiprināšanas funkcija sildīšanas kontūriem (karstajam virzienam)

  • Augšējais aizsargs atvērts, pacelts līdz drošības attālumam

  • Bojājumu indikators ar mirgojošu gaismu

  • Operatora autorizācija ar mikroshēmas karti (EUROMAP 65)

• Saskarnes un savienojamība

  • Konveijera lentes saskarne (mašīnas pamatne)

  • Sagatavots sešu asu robotam ar SELOGICA saskarni

  • Robotu saskarne (EUROMAP 67), 50 kontakti

  • Avārijas apturēšanas saskarne (24-pin, 2 kanāli)

  • Pamataprīkojums elektrisko asu vadībai

  • Galvenā datora saskarne OPC-UA

  • Temperatūras kontroles bloka saskarne (20 mA); temperatūras kontroles kabelis HB-THERM

  • USB sērijveida printera interfeiss; ārējās USB tastatūras interfeiss

  • CompactFlash saskarne datu glabāšanai

  • Krāsu sajaukšanas bloka saskarne (1. un 2. iesmidzināšanas bloks)

  • Kontaktligzdu josla 1 CEE + 1 Schuko (papildu)

  • Kontaktligzdu josla 3 CEE + 3 Schuko (atsevišķa piegāde)

  • Drošības vārtu saskarne (EUROMAP 73); savienotājs drošības vārtu bloķēšanai (EM73)

• Aprīkojuma komplekti

  • Instrumentu temperatūras kontrole

  • Ass uzraudzība

  • Instrumentu kustības

  • Palaišana un izslēgšana

Papildu aprīkojums

• Sarakstā nav skaidri norādīti ārējie papildaprīkojumi.

• Mašīnas sagatavošana/interfeisi, kas pieejami ārējam aprīkojumam:

  • Sešu asu robots (SELOGICA prep, EUROMAP 67)

  • Konveijera lentes saskarne

  • Temperatūras kontroles bloka saskarne (20 mA)

  • Krāsu sajaukšanas bloka interfeiss (ieskaitot 2. iesmidzināšanas bloku)

  • Drošības vārtu saskarne (EUROMAP 73)
