AMADA - Jupiter SystemDE-OTH-AMA-2021-00001

Pieejamas 40 Jupiter sistēmu vienības (uzskatāmas kā viens veselums): metināšanas automatizācija ietver XYZ portāla vadības sistēmu, metināšanas vadību, metināšanas uzraudzību, redzes sistēmu un datu savienojamību. Dzesēšanas iekārtas nav iekļautas.

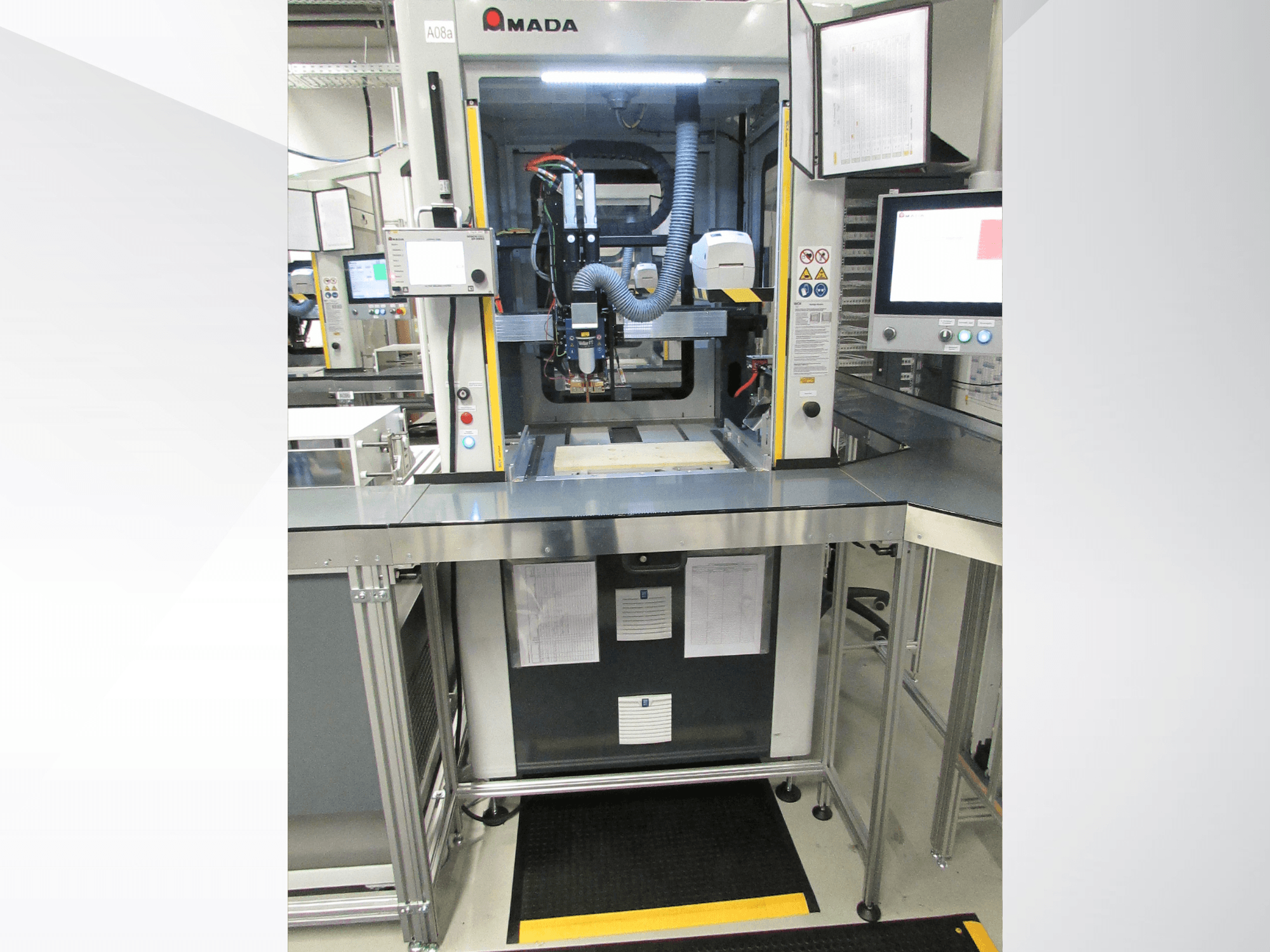

AMADA Jupiter Advanced Battery Pack Welder (2021)

Vispārīga informācija

• Modelis: Jupiter Advanced Battery Pack Welder

• Stāvoklis: ļoti labs / labi uzturēts

• Mašīnas izmēri: 1200 × 1200 × 2300 mm

• PLC vadības sistēma

• ISQ / MNC metināšanas kontrolieris

Mašīnas tips

• Automatizēta mikro pretestības metināšanas sistēma

• Akumulatoru bloka / akumulatoru moduļa metināšanas sistēma

Metināšanas tehnoloģija

• Mikro pretestības metināšana

• Frekvence: 10 kHz

Darba laukums

• Darba laukums: 624 × 550 mm

• Metināšanas laukums (maks.): 540 × 450 mm

• Redzes laukums (maks.): 540 × 450 mm

Veiktspēja

• Metināšanas cikla ilgums: 1,8 sek. (no metināšanas punkta līdz metināšanas punktam)

• Vizuālās pārbaudes laiks: 1,2 sek. (no viena redzes punkta līdz otram)

• Darba stundu skaits: 5000–40 000 h

Elektriskie dati

• Enerģijas padeve: 400 VAC

• Galvenā drošinātāja: 40 A

• Enerģijas patēriņš: 2 kVA

Pneimatika

• Saspiestā gaisa prasības: 6 bar tīrs, sauss gaiss

Papildus aprīkojums, nav iekļauts

• Robota iekraušanas sistēma

• Vizuālā sistēma

• SQL datu bāzes izsekojamība

• Elektrodu turētāji

• Rezerves elektrodi

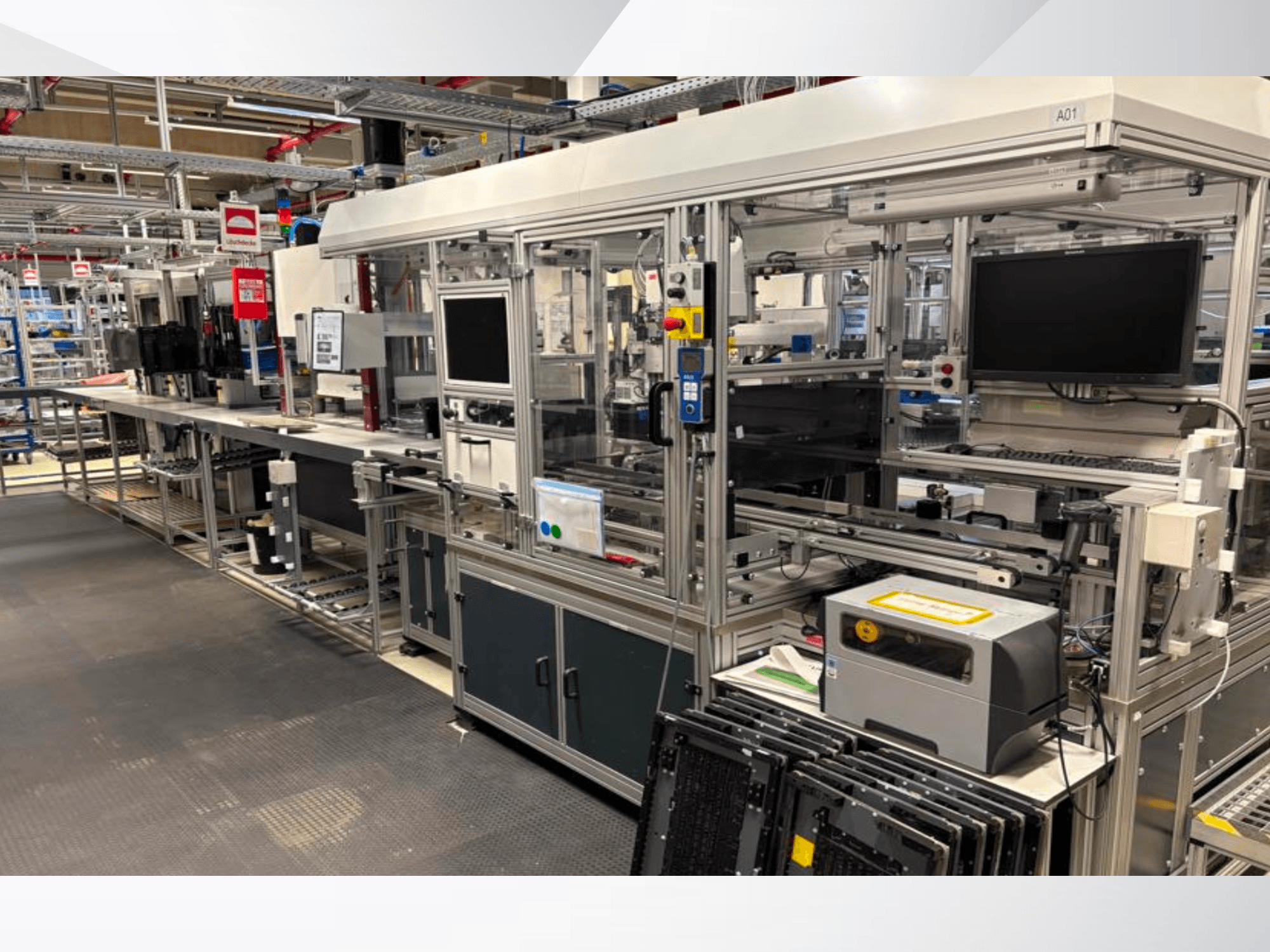

Papildus robotizētā iekraušanas sistēma

Vispārīgi

• Pielietojums: Akumulatoru bloku automātiska iekraušana/izkraušana

• Integrācija: AMADA Jupiter metināšanas sistēma

• Robotu iekraušanas mašīna 25

Aprīkojums

• Automātiska detaļu apstrāde

• Integrēta vizuālā pārbaude

• Integrēts metināšanas process

Pēc izvēles: 3x ASIC Robotics Steckautomat V (2022), cena pēc pieprasījuma

Vispārīga informācija

• Ražotājs: ASIC Robotics AG

Pielietojums

• Akumulatoru elementu automātiska ievietošana/montāža

• Piemērots 18650 elementiem

• Piemērots 21700 elementiem

Saderīgi elementu turētāju tipi

• Senec V2

• StreetScooter V6

• Ocado

• Lightyear

Veiktspēja

• 1 × 4 elementi vienlaikus: apm. 1,0 sek./elements

• 2 × 2 elementi vienlaikus: apm. 1,0 sek./elements

• 4 × 1 elements: apm. 1,3 sek./elements

• Tehniskā efektivitāte: 95 %

Elektriskie dati

• Spriegums: 3 × 400 / 230 VAC

• Frekvence: 50 Hz

• Drošinātāja aizsardzība: 25 A

• Padeves kabelis: 6 mm²

Pneimatika

• Darba spiediens: 6–10 bar

• Gaisa pieslēgums: Ø14 savienojums

• Gaisa kvalitāte: Sausa un bez eļļas

Izmēri

• Mašīnas augstums ASIC Roboter, ieskaitot signāltorni: 2720 mm

Svars

• Aptuveni 2100 kg

Vides apstākļi

• Vides temperatūra: no +5 °C līdz +40 °C

• Relatīvais mitrums: 45–85 % bez kondensācijas

Trokšņa līmenis

• Vidējais trokšņa līmenis: 75 dB(A)
