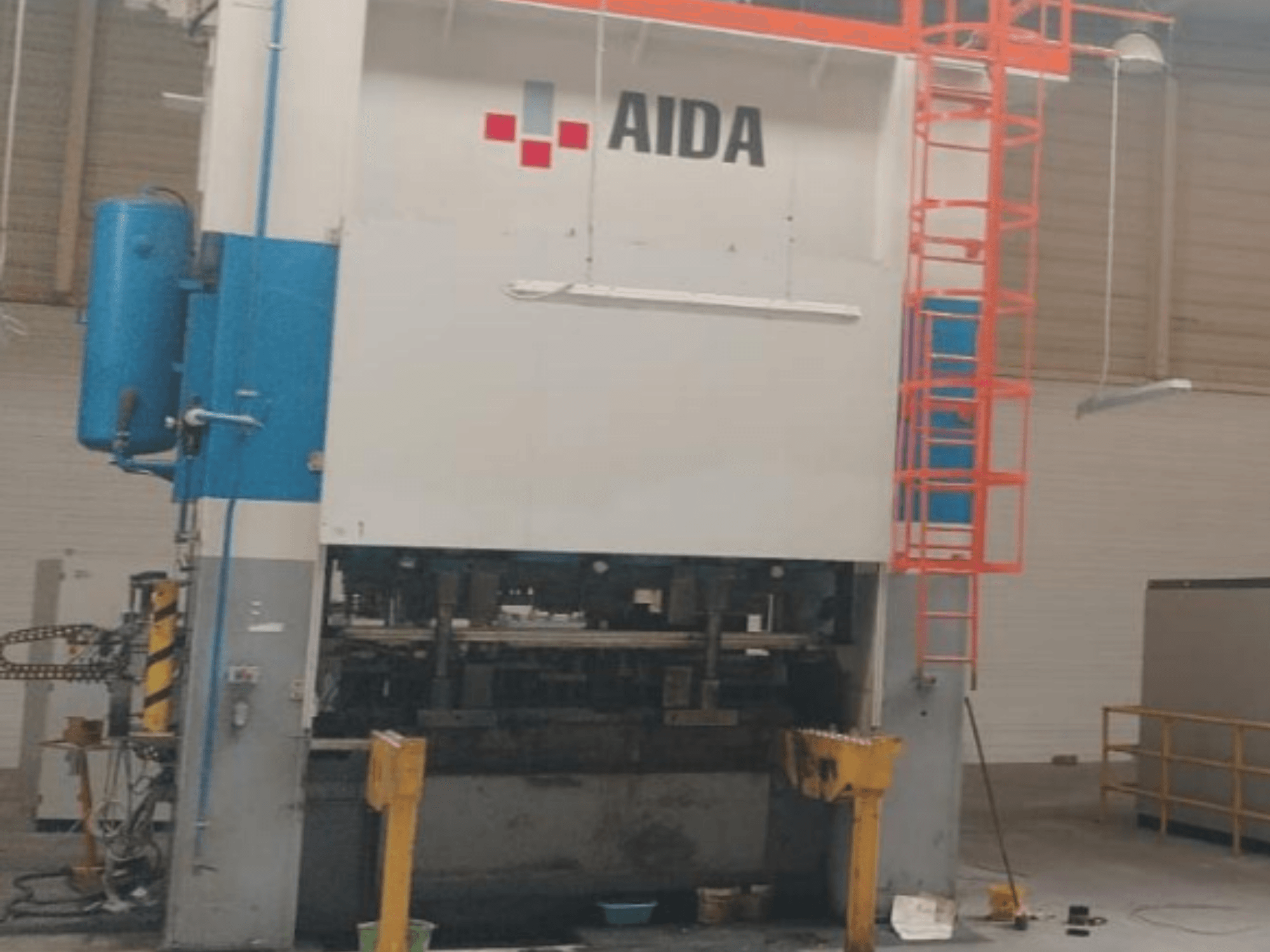

AIDA - 315/2MR/LD/TE3ES-STA-AID-2016-00001

Galvenie tehniskie dati:

• Preses jauda: 315 tonnas

• Preses nominālā spēka: 3 150 kN

• Nominālā jaudas punkta augstums: 12,7 mm virs apakšējā mirklī

• Parastā kloķvārpstas apstāšanās pozīcija: augšējā mirklī

• Gājiena garums: 250 mm

• Slīdņa regulēšana: 160 mm

• Slēgšanas augstums: 700 mm

• Slīdņa ātrums: 15–40 sitieni/min

• Maksimālais svārsta ātrums: 628,5 apgr./min

• Maksimālais sajūga ieslēgšanās skaits: 24/min

• Apstāšanās laiks: 0,386 s

• Drošības attālums: 618 mm

Matrice un darba zona:

• Maksimālais štancu izmērs: 2250 × 750 mm

• Maksimālais štancēšanas formas svars uz slīdņa: 10 200 kg

Mašīnas konstrukcija:

• Rāmja konstrukcija: dubultā vertikālā (taisnā) rāmja konstrukcija

• Piedziņas sistēma: dubultā savienotājstieņa (dubultā pitmana)

• Slīdnes vadība: vadāma slīdne

• Kustības veids: mehāniska kloķvārpstas prese

• Slīdņa kustība: vertikāla virzītājkustība

• Galvenās ass kustība: rotējošs kloķvārpstas piedziņas mehānisms

• Ram/slīdnes regulēšana: motorizēta

Amortizācijas sistēma:

• Tips: integrēta stiepšanas amortizācija

• Maksimālā spiediena spēks: 3450 daN pie 0,6 MPa

Papildu sistēmas:

• Pretbalsta cilindri: jā (pretbalsta spēks 102 kN pie 6 bar)

• Sajūga un bremžu sistēma: pneimatiska

• Eļļošanas sistēma: centralizēta automātiskā eļļošana

• Drošības sistēma: integrēta

• Operatora aizsardzība: iekļauta

• Paredzēts automatizācijai: jā

Galvenās priekšrocības attiecībā uz veiktspēju un drošību:

• Īpaši stingra dubultā vertikālā rāmja konstrukcija

• Dubultā pitmana piedziņa uzlabotai slīdņu paralelitātei un slodzes sadalei

• Pneimatiskā sajūga-bremze nodrošina uzticamu darbību un ātru apstāšanos

• Integrētas drošības un operatora aizsardzības sistēmas

• Paredzēts integrācijai ar automātiskām padeves un pārvietošanas sistēmām

Papildu sistēmas:

• Pretsvara cilindri: jā (pretsvara spēks 102 kN pie 6 bar) (iekļauti)

• Sajūga un bremžu sistēma: pneimatiska (iekļauta)

• Eļļošanas sistēma: centralizēta automātiskā eļļošana (iekļauta)

• Velkšanas spilvens: integrēts (iekļauts)

• Drošības sistēma: integrēta (iekļauta)

• Operatora aizsardzība: jā (iekļauta)

• Paredzēta automatizācijai: jā (iekļauta)

• Cita papildu aprīkojums: nav iekļauts
