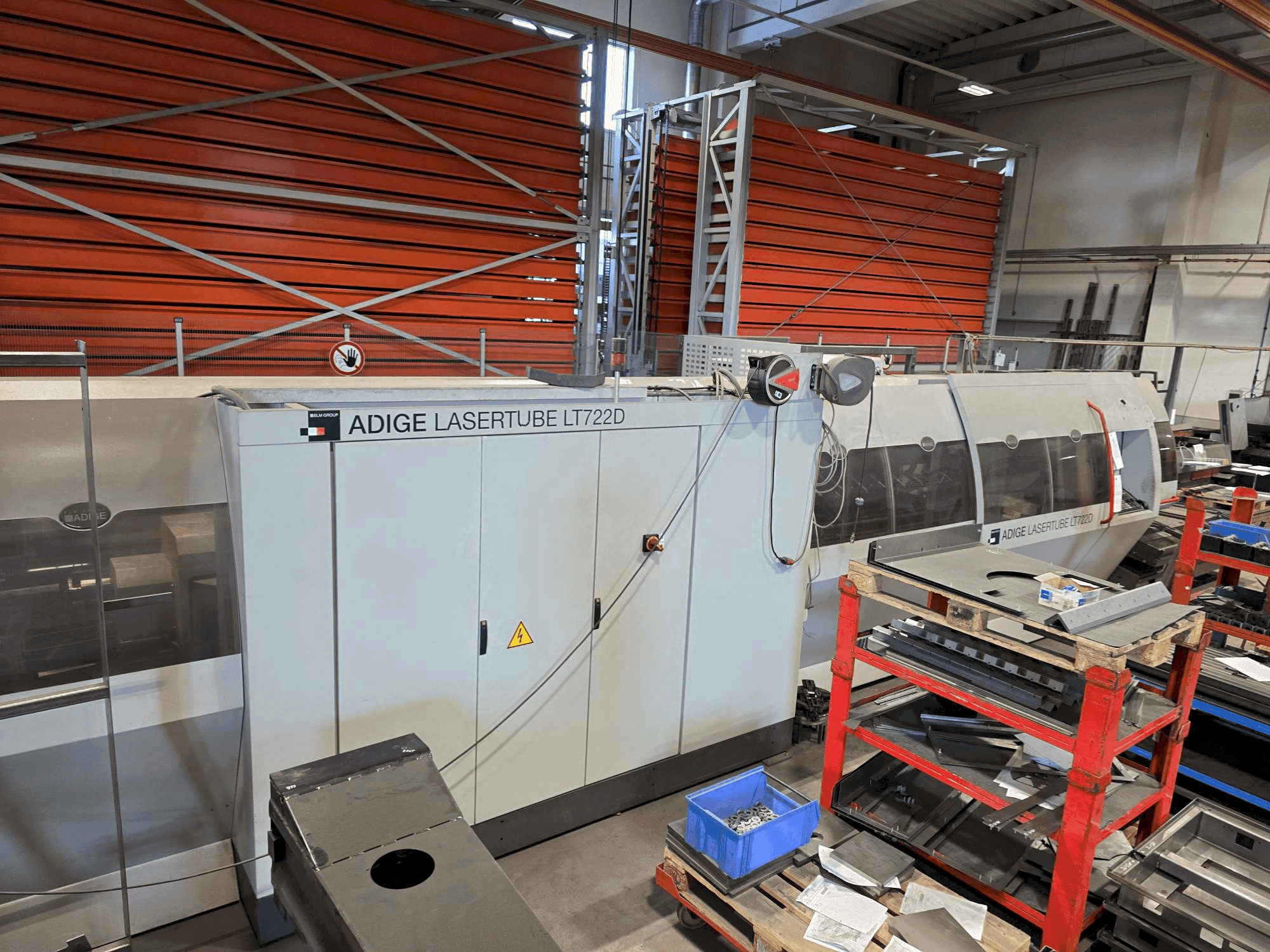

ADIGE - LASERTUBE LT722DDE-CUT-ADI-2021-00001

• Daļēji hermētisks, difūzijas dzesēts co2 lāzera avots rofin dc 025 compact. Nominālā jauda: 2500 W.

• Automātiskās izkraušanas sistēmas galvenais modulis ar 1-cnc-ass kontrolētu atbalstu apstrādājamai caurulei.

• Programmas vadāma izkraušana

• Automātiskās izkraušanas sistēmas pagarinājuma modulis detaļu garumam līdz 4500 mm.

• Labu detaļu šķirošana uz priekšpusi (galda puse) un aizmuguri (iekrāvēja puse).

• Izgriezto gabalu un atgriezumu šķirošana kasetē

• Piemērots atvērto profilu (plakano, l, c un u profilu) apstrādei.

• Īpašas mehāniskās ierīces un procesa modifikācijas atvērtiem profiliem

• Piemērots no viegla tērauda vai nerūsējošā tērauda izgatavotu cauruļu apstrādei

• Apaļo cauruļu izmēri: Ø 12-140 mm

• Kvadrātveida caurules izmēri: 12 x 12 mm līdz 120 x 120 mm

• Taisnstūra/plakani ovālu cauruļu izmēri: sānu malas 10 mm līdz maks. 140 mm.

• Maksimālā sānu starpība taisnstūrveida/plakana ovāla caurulēm: 110 mm.

• Apstrādājamo detaļu apvalks: ierakstīts Ø 170 mm aplī.

• Maksimālais caurules svars: 15 kg/m; maksimālais kopējais svars 100 kg

• Iekārtas un izkraušanas ierīces funkcijas

  • Aprīkojums 6,5 m garam saišķu iekrāvēja komplektam caurulēm/caurulēm ar jutīgām virsmām: Materiāla padeves ķēdes ar gumijas pārklājumu. Plastmasas apšuvums cauruļu/cauruļu iekraušanas un turēšanas daļām līdz pat atdalīšanai.

  • Automātiskās izkraušanas ierīces galvenais modulis ar: 1-CNC kontrolējamu apstrādājamās caurules/caurules balstu. Programmas kontrolēta izkraušana.

  • Automātiskās izkraušanas ierīces pagarinājuma modulis daļējiem garumiem līdz 4500 mm, ar: Labu detaļu šķirošanu: uz priekšpusi (konsoles pusē), no 250 mm līdz 4500 mm. uz aizmuguri (iekrāvēja pusē) līdz 4 000 mm. ražas galu un atlieku šķirošana kasetē, ja to garums ir mazāks par 250 mm.

  Cauruļu/cauruļu specifikācijas

  • Apaļas caurules: Diametrs $\text{12 mm}$ līdz $\text{140 mm}$.

  • Kvadrātveida caurules: $\text{12 x 12 mm}$ līdz $\text{120 x 120 mm}$.

  • Taisnstūrveida/plakanas ovālas caurules: $\text{10 mm}$ līdz maksimāli $\text{140 mm}$ malai. Maksimālā sānu starpība: $\text{110 mm}$. Jābūt iespējai ierakstīt $\text{170 mm}$ diametra aplī.

  • Maksimālais cauruļu svars: $\text{15 kg/m}$ (kopā ne vairāk kā 100 kg).

Papildu aprīkojums

• PRECITEC AK-HP universālais griezējgalvas turētājs bezkontakta attāluma kontrolei.

• Kapacitatīvais attāluma sensors ar pastiprinātu keramikas daļu.

• Spiediena izturība līdz 25 bāriem

• Jaukta dzesēšana (ūdens un sauss gaiss) lēcas turētājam / lēcas augšējai daļai.

• Keramiskās daļas un sprauslas dzesēšana ar sauso gaisu

• Automātisks cauruļu saišķu iekrāvēšanas mehānisms sākotnējam garumam no 3200 līdz 6500 mm

• Iespējama iekraušana ar autokrānu

• Īpaša pacēlāja iekrāvēja iekārta kvadrātveida, taisnstūra un plakani ovālām caurulēm.

• Cauruļu atdalīšana ar garuma mērīšanas staciju

• 6500 mm cauruļu saišķu iekrāvēja aprīkojums caurulēm ar jutīgām virsmām

• Artube ligzdošanas programmatūra komplektā
